ITALIANO
8/78
6.3 - COLLEGAMENTI ELETTRICI
Il collegamento elettrico di “U-GO” è relativamente semplice ma in caso di dubbi rivolgersi ad un’officina
specializzata o ad un’officina autorizzata AUTOCLIMA.
Si può scegliere fra tre modalità di collegamento:
- alla presa di corrente predisposta per le utenze tipo macchine da caffè, bollitori acqua, ecc. (normalmente è
un optional del veicolo); nel caso sia presente, assicurarsi che abbia una portata in corrente adeguata
all’assorbimento e comunque >22A.
- ai punti di alimentazione e massa che nella maggior parte dei veicoli sono presenti in cabina (normalmente
dietro al cruscotto lato passeggero nella zona relè e fusibili); con questa soluzione c’è il vantaggio di avere
sempre pronta l’alimentazione di “U-GO”.
- direttamente alla batteria del veicolo; con questa soluzione c’è il vantaggio di non dover smontare nulla
all’interno della cabina ma ci sarà una prolunga che dovrà arrivare ad alimentare “U-GO” in cabina.
Nel caso si debba spostare “U-GO” da un primo veicolo ad un secondo è possibile, per il collegamento elettrico,
necessitare di una briglia (G.1) per non dover smontare quella già collegata sul primo veicolo. A questo proposito
contattare AUTOCLIMA.

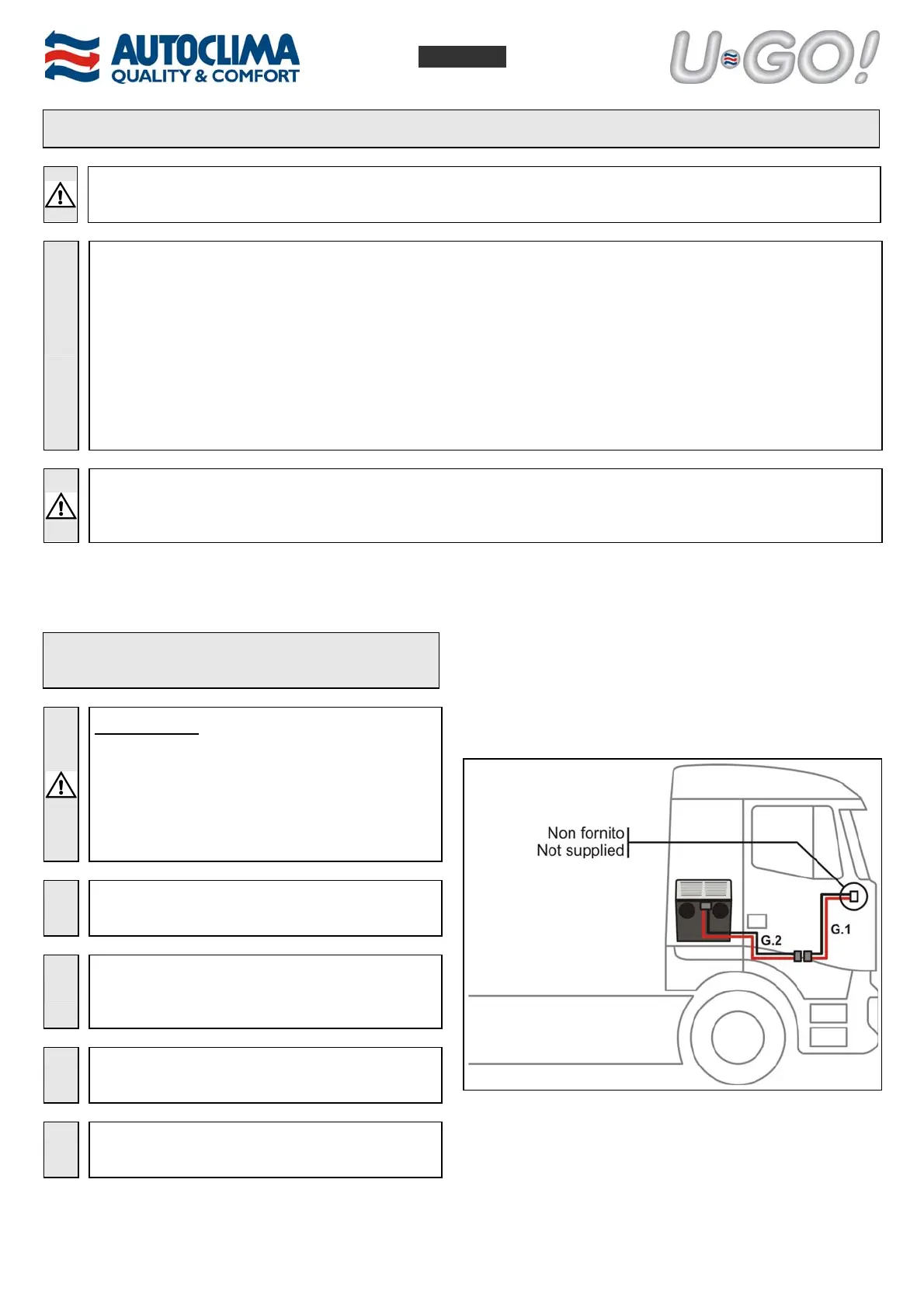

Modalità di collegamento alla presa di corrente
predisposta per le utenze:
ATTENZIONE:
nel caso sia presente la presa di
corrente, assicurarsi che abbia una portata in
corrente adeguata all’assorbimento e
comunque >22A.
La controparte della presa non è fornita con “U-
GO” (rivolgersi al servizio di assistenza della
casa costruttrice del veicolo).
1
Tagliare ed eliminare gli occhielli ai capi dei cavi
rosso e nero della briglia (G.1).
2
Collegare la controparte acquistata ai cavi rosso
e nero della briglia (G.1) al posto degli occhielli
eliminati.
2
Collegare la controparte della briglia (G.1) alla
presa di corrente predisposta.
4
Collegare la prolunga (G.2) alla briglia (G.1) e a
“U-GO”.
