FRANÇAIS
50/78

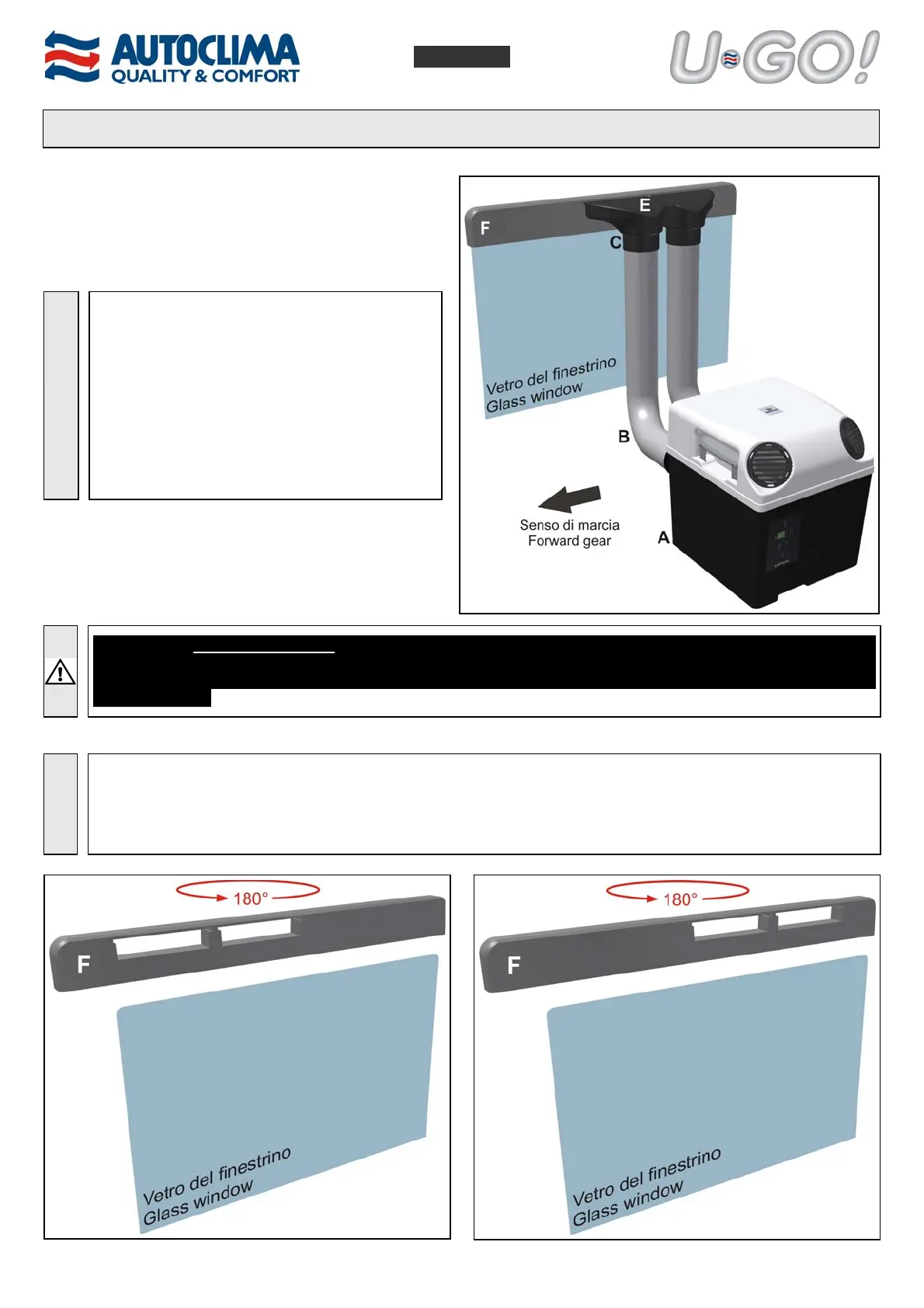

6.5 - JOINT SUR LE VITRE
Pour le fonctionnement de «U-GO»
il est
nécessaire de raccorder les tubes flexibles (B);
ceux-ci devront être fixés dans la partie arrière de
«U-GO»
et portés sur la vitre latérale pour
l’échange de l’air où ils seront fixés à celle-ci au
moyen d’un snorkel (E) et un joint (F).
La solution avec les tubes fixés à la vitre est celle
standard mais on pourrait opter également pour
des solutions alternatives (per exemple avec les
tubes amenés à la trappe de la cabine).
ATTENTION: pendant la marche il est indispensable que la visibilité aux rétroviseurs et à travers la vitre
latérale NE SOIT PAS reduite. Dans ce but opter pour le positionnement de tubes, snorkel et joint de façon la
moins envahissante possible; si la visibilité n’est pas garantie déplacer «U-GO» et les composants relatifs en
position adaptée.
Le joint (F) doit être fixé sur la vitre; il est doté de deux ouvertures dans lesquelles s’encastrera le snorkel (E)
auquel seront raccordés les tubes flexibles (B) au moyen des embouchures (C).
Le joint a les deux ouvertures placées en mode asymétrique de façon à permettre (en tournant le joint de 180°) le
positionnement du snorkel (et des tubes) plus en avant ou en arrière par rapport au sens de marche.
