Rozdzia
ł

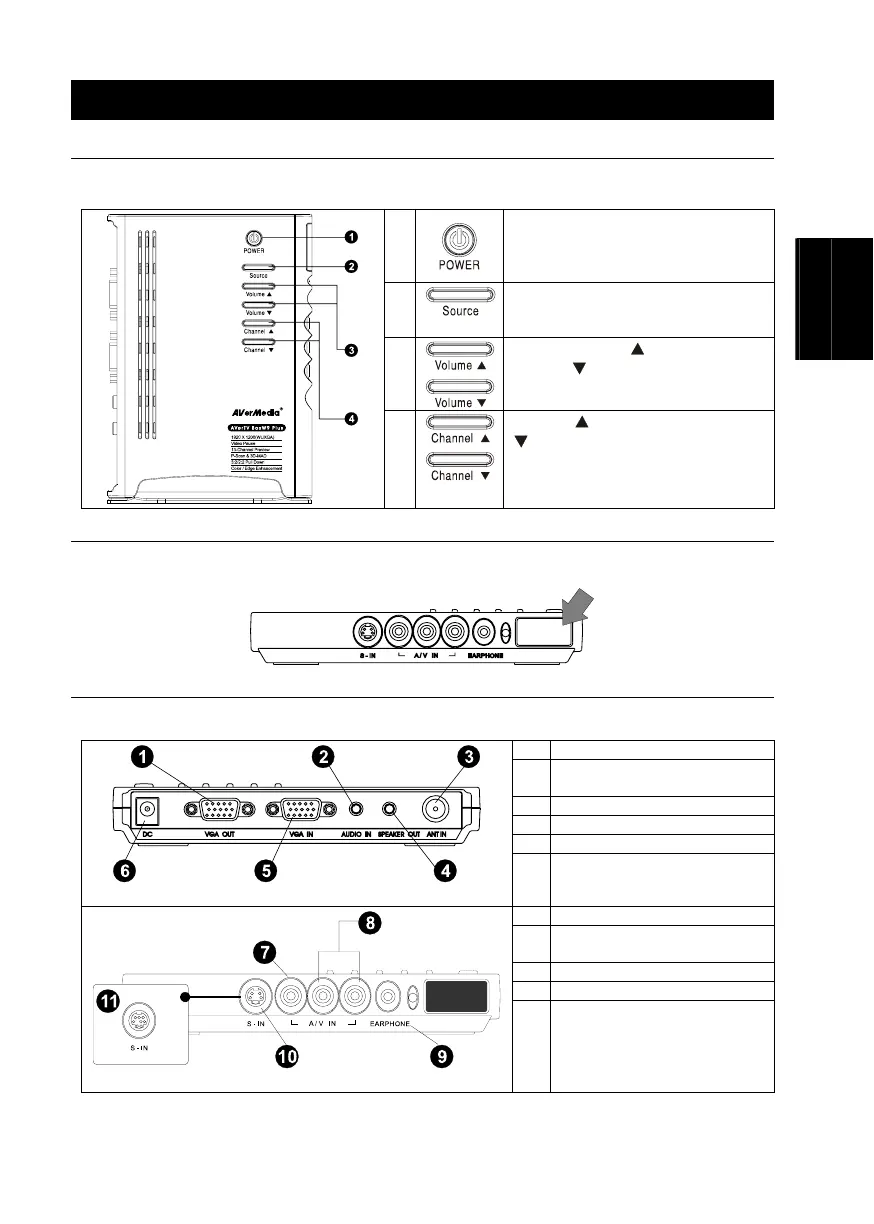

2 Części urządzenia
2.1 Panel sterowania z przyciskami dotykowymi
Panel przycisków dotykowych znajdujący się na urządzeniu zapewnia szybki dostęp do powszechnie
wykorzystywanych funkcji.
1
Włączanie/wyłączanie zespołu
2
Naciskanie tego przycisku powoduje
przełączanie pomiędzy obrazem
TV/Wideo i obrazem z komputera
3 Nacisnąć przycisk przejścia w dół lub
przycisk przejścia w górę do
następnego kanału telewizyjnego.
4
Nacisnąć przejścia w dół lub przycisk
przejścia w górę do następnego kanału
telewizyjnego.
2.2 Czujnik podczerwieni
Podczas stosowania pilota zdalnego sterowania, wyceluj pilotem w sensor podczerwieni, znajdujący się na panelu
przednim urządzenia.
2.3 Złącza
Złącza umożliwiają połączenie urządzenia z anteną telewizyjną, komputerem PC, monitorem VGA lub
wyświetlaczem LCD, z głośnikami, magnetowidem lub źródłem sygnału S-video itp.
1Wyjście VGA do monitora
2Wejście Audio z PC Karta
Dźwiękowa
3 Antena TV (75Ω)
4Podłączenie głośników
5Wejście VGA z komputera
Panel tylny
6 Zasilacz
7Wejście Wideo
8Wejście lewego i prawego kanału
Audio
9 Gniazdo słuchawkowe
10 Wejście S-Video
Panel przedni
11 Wersja AVerTV BoxW9 Plus jest
wyposażona w WEJŚCIE
S-VIDEO/COMPONENT
VIDEO.
Rozdział Instalacja i konfiguracja zawiera więcej informacji na temat podłączeń kabli.
