Deutsch Elixir/Code Bedienungsanleitung
12 95-5015-016-000 Rev F
HERZLICHEN GLÜCKWUNSCH!
Sie haben sich für die besten hydraulischen Scheibenbremsen auf dem Markt entschieden. Diese Anleitung enthält wichtige
Informationen zur Montage, Einstellung und Abstimmung Ihrer neuen Bremsen. Um die richtige Funktion Ihrer Avid-Bremsen
zu gewährleisten, empfehlen wir, den Einbau von einem qualizierten Fahrradmechaniker vornehmen zu lassen. Bitte
beachten Sie die folgenden Hinweise, um die Sicherheit Ihres Fahrrads zu gewährleisten und Störungen zu vermeiden. Lesen
Sie sich zunächst die folgenden Informationen durch, bevor Sie mit Ihrem Fahrrad fahren:

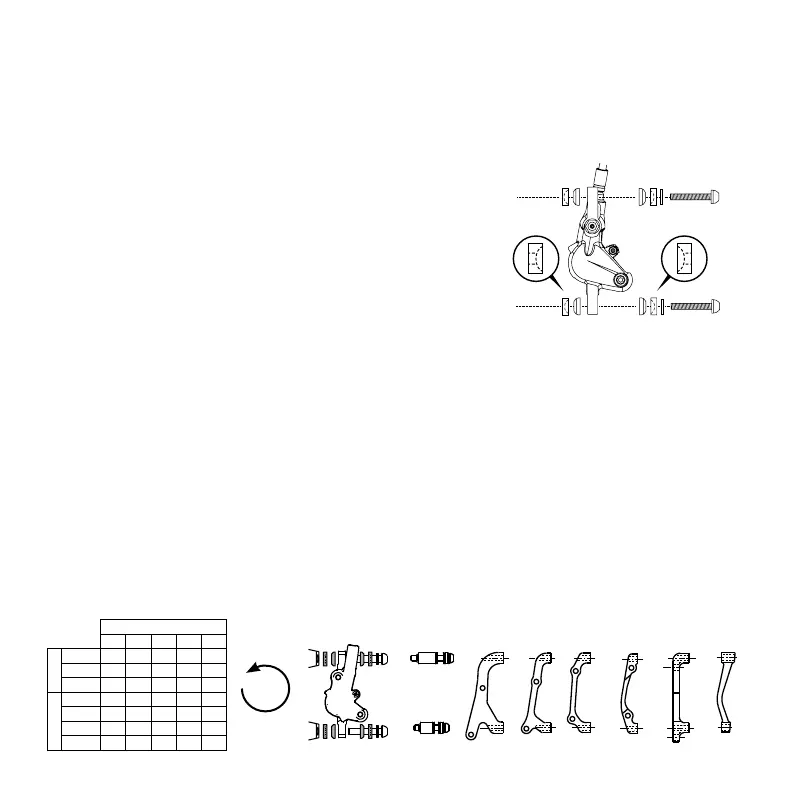

TRI-ALIGN™ CALIPER POSITIONING SYSTEM
Avid-Scheibenbremsen verwenden für die Ausrichtung das Tri-align Caliper
Positioning System (CPS). Diese konkaven und konvexen Unterlegscheiben
ermöglichen es, den Bremssattel optimal auf die Scheibe auszurichten, um die
Toleranzen an den Gabel- oder Rahmenaufnahmen auszugleichen. Dadurch
liegen die Bremsbeläge stets vollständig und gerade auf der Scheibe auf.
EINFAHREN DER BELÄGE
Um optimale Ergebnisse zu erzielen, bleiben Sie während des gesamten
Verfahrens zum Einfahren der Beläge auf dem Fahrrad sitzen. Beschleunigen Sie
das Fahrrad auf eine mittlere Geschwindigkeit und betätigen Sie kräftig die
Bremsen, bis das Fahrrad auf Schrittgeschwindigkeit abgebremst wird.
Wiederholen Sie den Vorgang ca. 20 Mal. Beschleunigen Sie dann das Fahrrad
auf eine höhere Geschwindigkeit. Betätigen Sie schnell und kräftig die Bremsen,
bis das Fahrrad auf Schrittgeschwindigkeit abgebremst wird. Wiederholen Sie den
Vorgang ca. 10 Mal. Wichtig: Die Räder dürfen beim Einfahren der Beläge nicht blockieren. Lassen Sie die Bremsen
abkühlen, bevor Sie weiter mit dem Fahrrad fahren.
ÄNDERN DER LEITUNGSLÄNGE UND ENTLÜFTEN
Die hydraulischen Avid-Scheibenbremsen werden mit montierten Leitungen in durchschnittlicher Länge und bereits entlüftet
geliefert. Wenn Sie die Leitungslänge ändern müssen, benötigen Sie ein Avid-Entlüftungskit. Dieses umfasst vollständige
Anweisungen und die erforderlichen Avid-Werkzeuge für die Anpassung der Leitungslänge und Entlüftung des
Bremssystems. Alternativ wird empfohlen, die Arbeiten von einem Fahrradmechaniker durchführen zu lassen. Die Anleitung
ist auch im Internet unter www.sram.com oder www.avidbike.com verfügbar.
ERFORDERLICHES WERKZEUG
• Inbusschlüssel 2,5 mm, 3 mm, 4 mm und 5 mm • Drehmomentschlüssel: Einstellbereich 2,8 bis 10 N•m
• T25 TORX®-Schlüssel • Augenschutz
• Maulschlüssel 8 mm
VERGEWISSERN SIE SICH, DASS SIE ÜBER DIE RICHTIGEN BREMSSATTELHALTER VERFÜGEN
CPS-Baugruppe
CPS-Schraube
60 mm I.S. Bracket (60I)
Direct Mount (DIR)
40 mm I.S. Bracket (40I)
20 mm I.S. Bracket (20I)
40 mm Post Bracket (40P)
20 mm Post Bracket (20P)
20 mm Offset (20W)
0 mm I.S. Bracket (0IS)
Rotor Sizes (mm)
140 160 180 200 203
FRONT
IS --- 0IS 20I 40I ---
PM --- DIR 20P 40P ---
TOTEM --- --- --- --- DIR
REAR
IS 0IS 20I 40I 60I ---
140PM DIR 20P 40P --- ---
160PM --- DIR 20P 40P ---
180PM --- --- DIR 20P ---
