Português
Elixir/Code Manual do utilizador
62 95-5015-016-000 Rev F
PARABÉNS!
Escolheu os melhores travões de disco hidráulicos do mercado! Este manual contém informações importantes para a
instalação, conguração e regulação dos novos travões. Para garantir um funcionamento correcto dos travões Avid,
recomendamos que sejam instalados por um mecânico de bicicletas qualicado. E insistimos em que sejam seguidas
todas as nossas recomendações, com vista a uma condução o mais agradável possível, segura e isenta de problemas. Para
começar, aqui cam algumas informações iniciais:

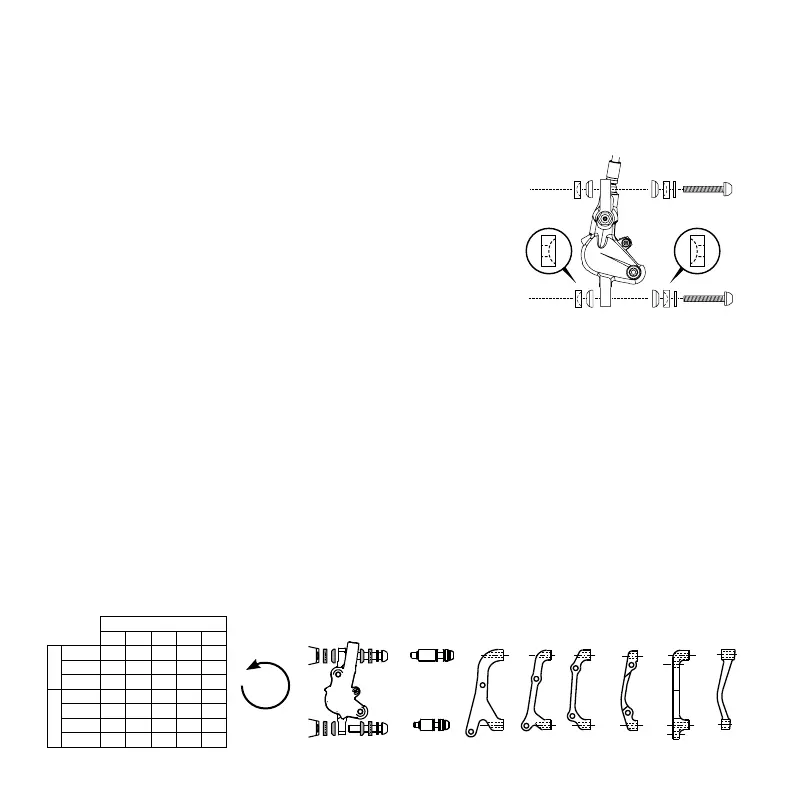

SISTEMA DE ALINHAMENTO TRI-ALIGN
CALIPER POSITIONING SYSTEM™
Os travões de disco Avid utilizam um sistema de alinhamento único, chamado
Tri-align Caliper Positioning System (CPS). É formado por pilhas de anilhas
côncavas e convexas que fazem com que a maxila que perfeitamente alinhada com
o rotor, independentemente de imperfeições das abas de xação ao garfo ou ao
quadro, dando-lhe um contacto integral com a pastilha de travão.
ACAMAR AS PASTILHAS DOS TRAVÕES
Para conseguir resultados óptimos com segurança, mantenha-se sentado na
bicicleta durante todo este processo de acamar as pastilhas dos travões. Acelere
a bicicleta até uma velocidade moderada, e então aplique rmemente os travões
até que que a uma velocidade como de andar a pé. Repita a operação cerca de
vinte vezes. Em seguida, acelere a bicicleta até uma velocidade mais rápida. Então
aplique muito rmemente e repentinamente os travões até que que a uma
velocidade como de andar a pé. Repita cerca de vinte vezes. Importante: Trate de não bloquear as rodas em nenhuma
altura durante este procedimento de acamar as pastilhas dos travões. Deixe arrefecer os travões antes de continuar a
andar de bicicleta.
ALTERAÇÃO DO COMPRIMENTO DO TUBO DE TRAVÃO E SANGRAMENTO
Os travões de disco hidráulico Avid são fornecidos com tubos exíveis acoplados, com um comprimento “médio”, e com o
sistema já sangrado. Se precisar de alterar o comprimento desses tubos, vai precisar de um jogo ou kit de sangramento da
Avid que traz todas as instruções e ferramentas da Avid para proceder ao ajustamento do comprimento do tubo, bem como
ao sangramento do sistema de travões. Ou então recomendamos que mande um mecânico de bicicletas prossional fazer
esse serviço para si. Essas instruções também estão disponíveis na Internet, em www.sram.com ou www.avidbike.com.
FERRAMENTAS NECESSÁRIAS
• Chaves sextavadas de 2,5, 3, 4 e 5 mm • Chave de dinamómetro: gama de 2,8-10 N•m
• Chave para T25 TORX® • Óculos de protecção
• Chave de bocas de 8 mm
CERTIFIQUE-SE DE QUE TEM OS ADAPTADORES CERTOS
Bloco do CPS
Parafuso do CPS
60 mm I.S. Bracket (60I)
Direct Mount (DIR)
40 mm I.S. Bracket (40I)
20 mm I.S. Bracket (20I)
40 mm Post Bracket (40P)
20 mm Post Bracket (20P)
20 mm Offset (20W)
0 mm I.S. Bracket (0IS)
Rotor Sizes (mm)
140 160 180 200 203
FRONT
IS --- 0IS 20I 40I ---
PM --- DIR 20P 40P ---
TOTEM --- --- --- --- DIR
REAR
IS 0IS 20I 40I 60I ---
140PM DIR 20P 40P --- ---
160PM --- DIR 20P 40P ---
180PM --- --- DIR 20P ---
