GEFELICITEERD!
U hebt de beste hydraulische schijfremmen uitgezocht die er te vinden zijn! Deze handleiding bevat belangrijke informatie
over het installeren, instellen en afstellen van uw nieuwe remmen. Om ervoor te zorgen dat uw Avid-remmen goed werken,
adviseren wij u de remmen door een gediplomeerde etsenmaker te laten installeren. Verder verzoeken wij u om al deze
aanbevelingen op te volgen, zodat u veilig, prettig en zonder problemen kunt etsen. Eerst wat informatie om u op gang
te helpen:
TRI-ALIGN™ CALIPER POSITIONING SYSTEM
Avid schijfremmen maken gebruik van het Tri-align Caliper Positioning System
(CPS), een uniek uitlijningssysteem. Dankzij deze op elkaar aangebrachte holle en
bolle ringen kan de krompasser perfect worden uitgelijnd met de rotor,
onafhankelijk van onvolmaaktheden in de montagelipjes op de vork of het frame,
waardoor u een volledig, vierkant blokcontact hebt.
INREMMEN VAN DE REMBLOKJES
Om het beste resultaat op een veilige manier te bereiken, blijf gedurende de hele
inremprocedure op uw ets zitten. Fiets tegen een gemiddelde snelheid, knijp de
remmen dan stevig dicht totdat u etst tegen wandelsnelheid. Herhaal dit ongeveer
twintig maal. Fiets dan tegen een hogere snelheid. Knijp de remmen dan zeer stevig
en plotseling dicht totdat u etst tegen wandelsnelheid. Herhaal dit ongeveer tien
maal. Belangrijk: sluit de wielen nooit in tijdens de inremprocedure. Laat de
remmen afkoelen voordat u terug etst.
VERANDEREN VAN SLANGLENGTE EN ONTLUCHTEN
Avid hydraulische schijfremmen worden geleverd met de slangen reeds bevestigd met een “gemiddelde” lengte en het
remsysteem reeds ontlucht. Als u de slanglengte moet veranderen hebt u een Avid ontluchtingskit nodig. Deze biedt
volledige aanwijzingen en Avid instrumenten om de slanglengte aan te passen en ook het remsysteem te ontluchten. Of we
raden aan dat een professionele etsmonteur deze taak voor u uitvoert. De aanwijzingen zijn ook online beschikbaar op
www.sram.com of www.avidbike.com.
BENODIGD GEREEDSCHAP
• 2,5, 3, 4 en 5 mm inbussleutels • Afstelbare torsiesleutel: bereik 2,8 - 10 N•m
• T25 TORX® sleutel • Veiligheidsbril
• 8 mm steeksleutel
CONTROLEER OF U DE GOEDE BEUGELS HEBT

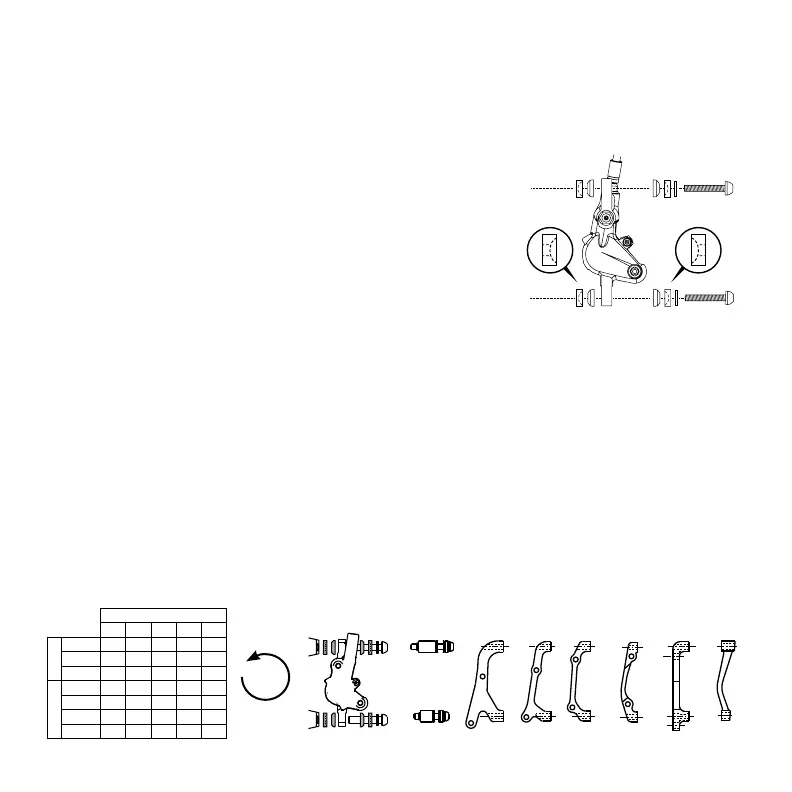

CPS
Bevestigingen
CPS Bout
60 mm I.S. Bracket (60I)
Direct Mount (DIR)
40 mm I.S. Bracket (40I)
20 mm I.S. Bracket (20I)
40 mm Post Bracket (40P)
20 mm Post Bracket (20P)
20 mm Offset (20W)
0 mm I.S. Bracket (0IS)
Rotor Sizes (mm)
140 160 180 200 203
FRONT
IS --- 0IS 20I 40I ---
PM --- DIR 20P 40P ---
TOTEM --- --- --- --- DIR
REAR
IS 0IS 20I 40I 60I ---
140PM DIR 20P 40P --- ---
160PM --- DIR 20P 40P ---
180PM --- --- DIR 20P ---
