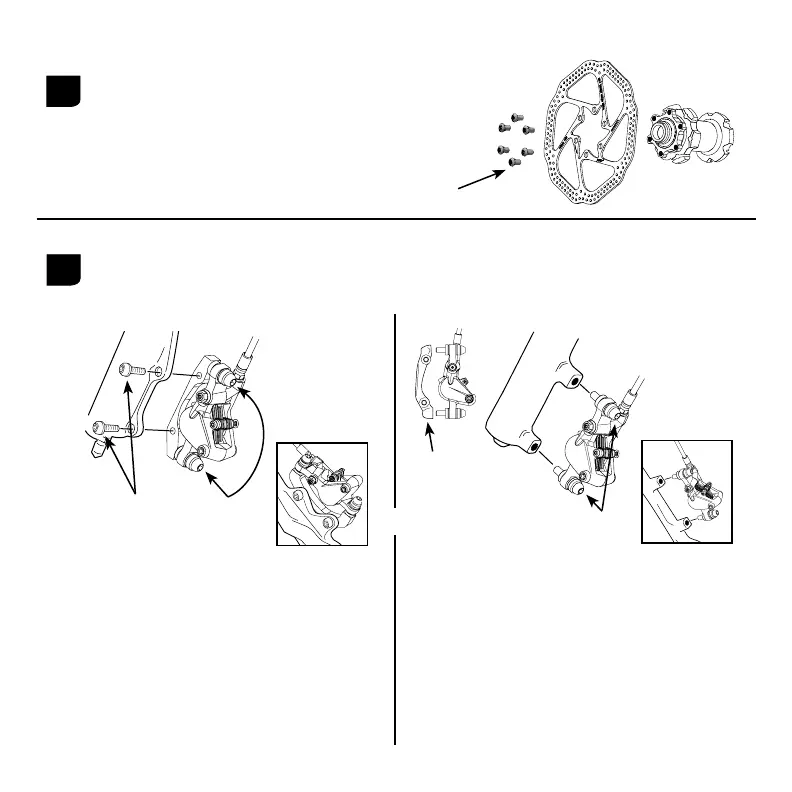

BREMSSCHEIBE MONTIEREN
Befestigen Sie die Bremsscheibe mit den beiliegenden T25 TORX®-
Schrauben, und ziehen Sie von 6,2 N•m an. Das Avid-Logo MUSS
nach außen weisen. Bauen Sie das Laufrad in die Gabel bzw. in den
Rahmen ein.
6,2 N•m an.
VORDEREN UND HINTEREN BREMSSATTEL MONTIEREN
Befestigen Sie den vorderen Bremssattel (kurze Bremsleitung) an der Gabel und den hinteren Bremssattel
(lange Bremsleitung) am Rahmen.
I.S.-BEFESTIGUNG
I.S.-BEFESTIGUNG
Lösen Sie die CPS-Schrauben, und schrauben Sie den
Bremssattel in die Aufnahmen. Ziehen Sie die
Befestigungsschrauben mit 9 bis 10 N•m an. Vergewissern
Sie sich, dass der Bremssattel sich auf der
CPS-Baugruppe frei bewegt.
DIREKTMONTAGE
DIREKTMONTAGE
Nehmen Sie den Bremssattelhalter ab, halten Sie jedoch
die CPS-Schrauben und die Unterlegscheiben zusammen.
Schrauben Sie den Bremssattel direkt in die Gabel bzw.
den Rahmen. Ziehen Sie die Schrauben an, und drehen
Sie sie anschließend um 1/8- bis 1/4-Umdrehung zurück.
Vergewissern Sie sich, dass der Bremssattel sich auf der
CPS-Baugruppe frei bewegt.
Für größere Bremsscheibendurchmesser ist möglich-
erweise ein Adapter erforderlich. Optionen siehe unter
Vergewissern Sie sich, dass Sie über die richtigen
Bremssattelhalter verfügen.
Entfernen
dann direkt
montieren
Festdrehen und anschließend
um 1/8- bis 1/4-Umdrehung
zurückdrehen
ODER
Vor dem Einbau
lösen
9-10 N•m an.
Hinten
Hinten
1
2
