Français
Guide de l’utilisateur Elixir/Code
37
Copyright ©2011 SRAM, LLC
RÉGLAGE DE LA PORTÉE (ELIXIR 5)
Vous pouvez également régler la distance à
la base du levier, avec une clé hexagonale de 3 mm.
Vis hexagonale de
3 mm pour réglage de
la position du levier
(la portée)
RÉGLAGE DE LA PORTÉE (CODE)
Tournez la molette de réglage de la distance pour ajuster
l’écartement du levier si nécessaire.
Vous pouvez également utiliser une clé
hexagonale de 2,5 mm ou la molette de réglage du rebond
d’une fourche RockShox pour procéder à ce réglage.
Vis hexagonale de 2,5 mm pour réglage
de la position du levier (la portée)
Réglage de la
portée sans outils

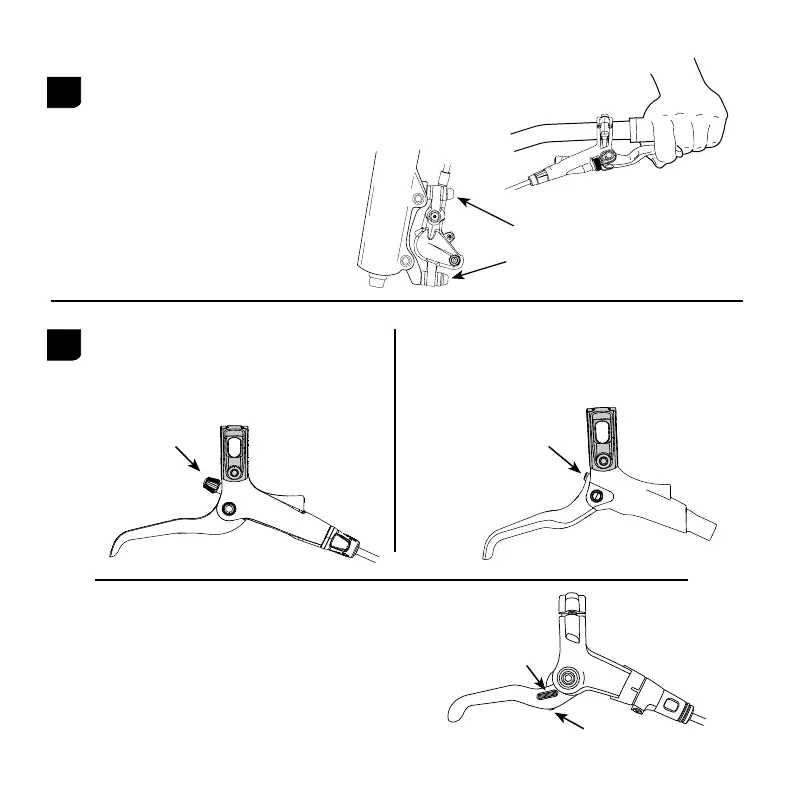

ALIGNEZ ET AJUSTEZ LES ÉTRIERS
Pressez le levier avant 5 ou 6 fois, puis maintenez-le. Comprimez
le levier (à la main ou avec un élastique), puis serrez les boulons
CPS sufsamment fort pour maintenir l’étrier
en place.
Faites tourner la roue et vériez qu’il n’y a
pas de frottement au niveau du rotor. S’il y a
des frottements, desserrez les boulons CPS
et recommencez. Une fois les frottements
éliminés, serrez tour à tour les boulons CPS
à un couple de 8-10 N•m.Répétez cette
procédure pour le frein arrière.
8-10 N•m
(de façon alternée)
RÉGLAGE DE LA PORTÉE
(ELIXIR 9/7/CODE R)
Tournez la molette de réglage de la distance pour
ajuster l’écartement du levier si nécessaire.
Réglage de la
portée sans outils
5
6
