Guide de l’utilisateur Elixir/Code
39
Copyright ©2011 SRAM, LLC
REMPLACEMENT DES PLAQUETTES
1. DÉPOSEZ LA ROUE
Commencez par déposer la roue et vérier l’épaisseur du disque. Si
le disque fait moins de 1,55 mm d’épaisseur, remplacez-le par un
nouveau disque.
2. POUSSEZ SUR LES PISTONS POUR LES FAIRE
RENTRER
Les étriers Elixir se règlent automatiquement. Les pistons doivent être
repoussés à l’intérieur dans leur position originelle avant de pouvoir
installer de nouvelles plaquettes. Il est plus prudent de le faire en
conservant les plaquettes usées à l’intérieur de l’étrier an de protéger
les pistons. Introduisez un tournevis à lame plate entre les plaquettes
usées, puis bougez-le avec précaution d’avant en arrière an de
repousser les pistons à l’intérieur de leurs fourreaux.

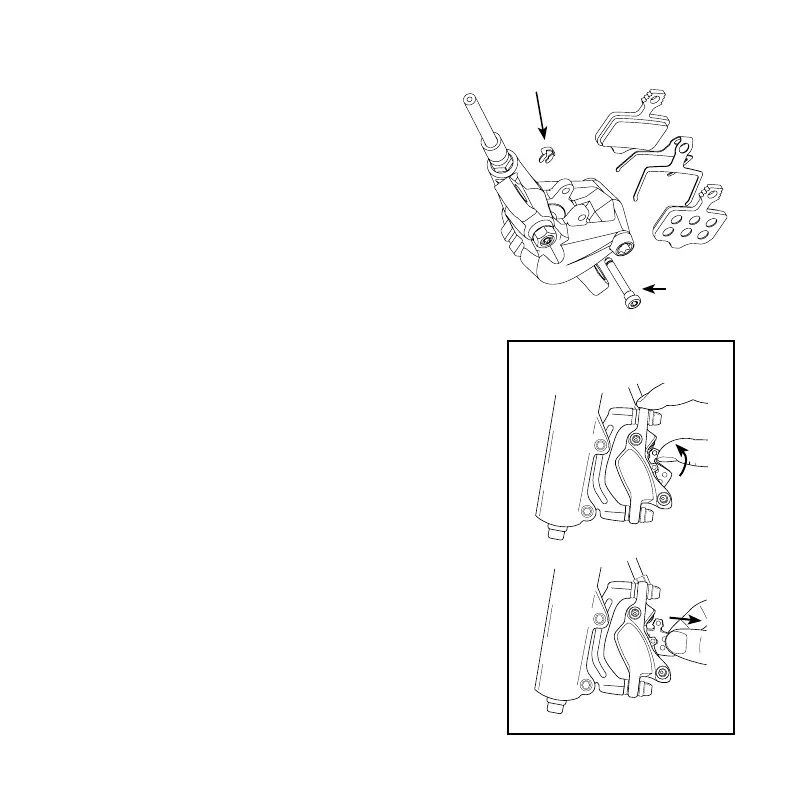

3. DÉPOSEZ LE BOULON ARRÊT DE LA PLAQUETTE
Déposez le circlips en forme de « E » qui se trouve du côté de la roue
sur l’étrier, puis dévissez le boulon arrêt avec une clé hexagonale de
2,5 mm. Enlevez complètement le boulon arrêt.
4. DÉPOSEZ LES VIEILLES PLAQUETTES
Tirez sur les languettes de la plaquette tout droit vers l’extérieur.
5. INSTALLEZ LES NOUVELLES PLAQUETTES
ET L’ENTRETOISE
Assurez-vous que le clip entretoise est dirigé comme indiqué par rapport
aux plaquettes. Alignez le trou dans l’attache de l’entretoise sur les trous
dans les languettes de xation des plaquettes. Pressez ensemble la
plaquette et l’attache, puis insérez le tout à l’intérieur de l’étrier. Poussez
fermement jusqu’à ce que l’ensemble soit bien en place.
6. RÉINSTALLEZ LE BOULON ARRÊT DE PLAQUETTE
Remettez en place le boulon arrêt de la plaquette, serrez-le à un
couple de 0,6-0,9 N•m et remettez en place le circlip en « E » du côté
de la roue sur l’étrier.
7. RÉINSTALLEZ LA ROUE
Guidez le disque pour qu’il se glisse entre les plaquettes quand vous
réinstallez la roue. Une fois la roue en place, serrez le levier de frein à
plusieurs reprises pour mettre les plaquettes en place. Faites tourner
la roue et vériez qu’il n’y ait pas de frottement au niveau du disque.
Réalignez l’étrier si nécessaire.
Utiliser uniquement des plaquettes spéciales CODE dans
les étriers CODE.
Le circlip en forme de « E »
se monte sur l’étrier du côté
de la roue
0,6-0,9 N•m
Code uniquement
