SOSTITUZIONE DEL PATTINO
1. RIMOZIONE DELLA RUOTA
Iniziare rimuovendo la ruota e controllando lo spessore del rotore.
Se lo spessore del rotore è minore di 1,55 mm, sostituirlo con un
nuovo rotore.
2. SPINTA DEI PISTONI NUOVAMENTE VERSO L’INTERNO
Le pinze Elixir sono a regolazione automatica. I pistoni devono
essere spinti nuovamente nel corpo alla relativa posizione
originale prima che sia possibile installare nuovi pattini. Il modo più
semplice di eseguire questa operazione è con i vecchi
pattini ancora nella pinza per proteggere i pistoni. Collocare un
cacciavite a lama piatta tra i vecchi pattini, quindi dondolarli con cura
avanti e indietro, spingendo nuovamente i pistoni nei relativi recessi.

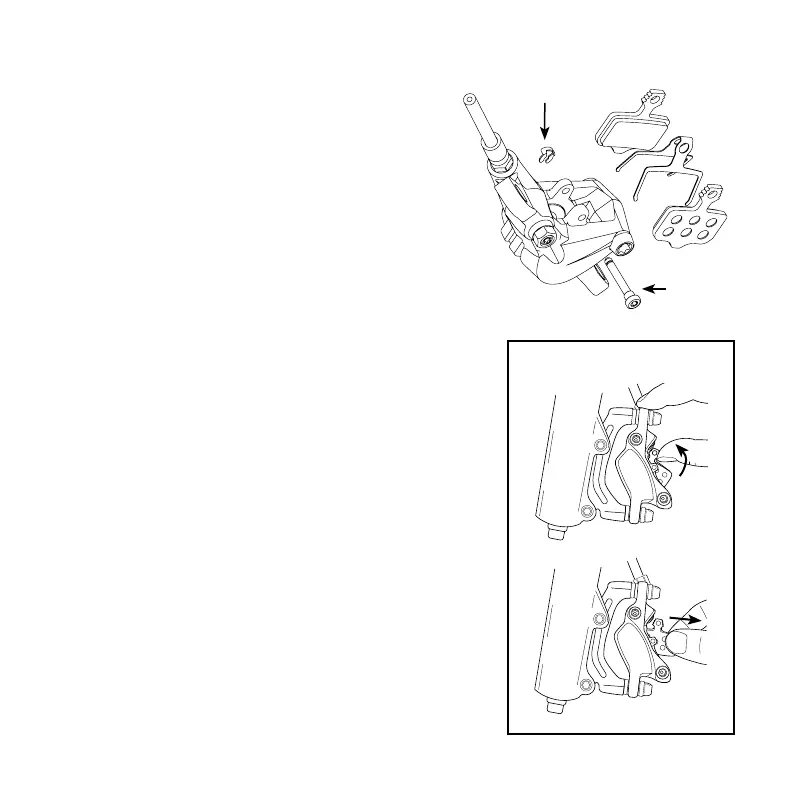

3. RIMOZIONE DEL BULLONE DI FERMO DEL PATTINO
Rimuovere la clip ad “E” sul lato della pinza rivolto verso la ruota,
quindi svitare il bullone di fermo utilizzando una chiave esagonale da
2,5 mm. Rimuovere completamente il bullone di fermo.
4. RIMOZIONE DEI VECCHI PATTINI
Afferrare le linguette dei pattini ed estrarle tenendole dritte.
5. INSTALLAZIONE DEI NUOVI PATTINI E DELLO
SPALMATORE
Accertarsi che la clip dello spalmatore sia orientata verso i pattini
come mostrato. Allineare il foro nella clip dello spalmatore con i fori
nelle linguette dei pattini. Premere l’uno verso l’altro il pattino e il
fermo, quindi inserire nella pinza come un’unità. Premere con forza
no a quando il gruppo è alloggiato in posizione.
6. REINSTALLAZIONE DEL BULLONE DI FERMO DEL
PATTINO
Ricollocare il bullone di fermo del pattino, serrare a 0,6 - 0,9 N•m, quindi
riposizionare la clip a “E” sul lato della pinza rivolto verso la ruota.
7. REINSTALLAZIONE DELLA RUOTA
Guidare il rotore tra i pattini mentre si reinstalla la ruota. Una volta
ssata la ruota, premere la leva del freno qualche volta per fare
avanzare i pattini alla loro posizione di riposo. Far girare la ruota
e controllare il trascinamento del rotore. Riallineare la pinza se
necessario.
Utilizzare solo pattini specici CODE in pinze CODE.
La clip ad “E” va sul lato
della pinza rivolto verso
la ruota
0,6 - 0,9 N•m
Solo Code
