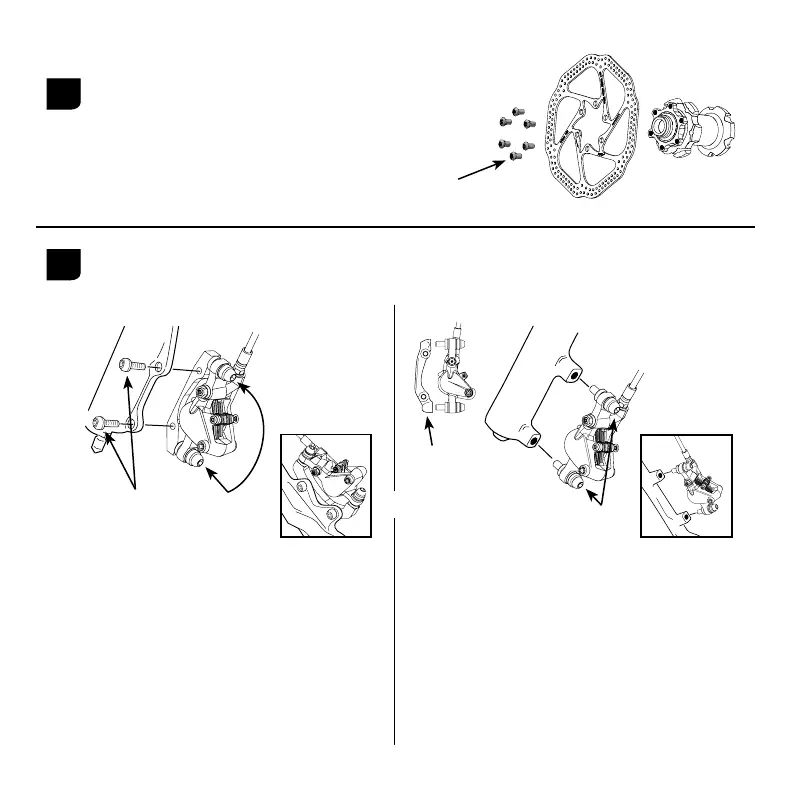

INSTALLEREN ROTOR
Plaats de rotor op de naaf met behulp van de meegeleverde T25
TORX®-bouten en haal deze aan tot 6,2 N•m. Het Avid logo MOET
naar buiten wijzen. Monteer het wiel in de vork of het frame.
6,2 N•m
IS-MONTAGE
Draai de CPS-bouten los, en bevestig de krompasser dan
met de bouten op de montagelipjes. Draai de
bevestigingsbouten aan tot 9-10 N•m. Controleer of de
krompasser zich vrij op de CPS-bevestigingen beweegt.
DIRECTE MONTAGE
Verwijder de montagebeugel, maar laat de CPS-bouten
en de op elkaar aangebrachte ringen op hun plaats zitten.
Bevestig de krompasser rechtstreeks met bouten op de
vork. Draai de bouten stevig vast en draai dan 1/8e tot 1/4e
slag terug. Controleer of de krompasser zich vrij op de
CPS-bevestigingen beweegt.
Voor de grotere rotorformaten kan het
gebruik van een adapterbeugel nodig zijn. Zie Controleer
of u de goede beugels hebt voor opties.
MONTEREN VOORSTE EN ACHTERSTE KROMPASSER
Bevestig de voorste krompasser (korte slang) aan de vork en de achterste krompasser (lange slang) aan het
kader.
IS-MONTAGE
DIRECTE MONTAGE
Verwijderen
dan direct
bevestigen
Draai stevig vast, en draai
dan 1/8 tot 1/4 slag terug
OF
Voor montage
losdraaien
9-10 N•m
Achteraan
Achteraan
1
2
