PortuguêsElixir/Code Manual do utilizador
67
Copyright ©2011 SRAM, LLC

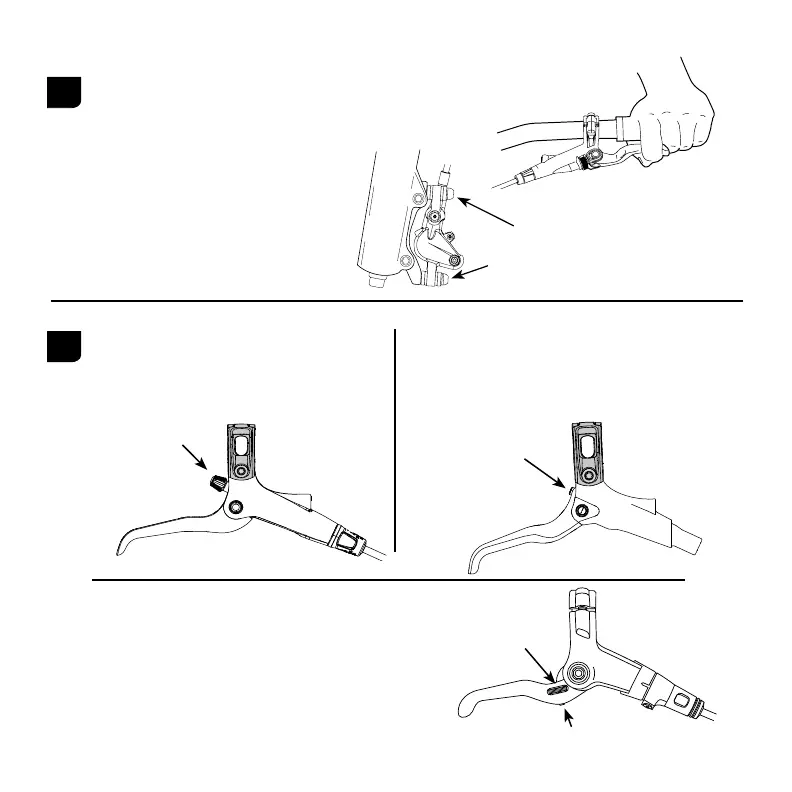

AFINAÇÃO DO ALCANCE DO TRAVÃO (ELIXIR 5)
Use uma chave sextavada de 3 mm na base da manete
para regular a inclinação.
AFINAÇÃO DO ALCANCE DO TRAVÃO (CODE)
Rode o botão de regulação do alcance, se precisar de
ajustar o alcance.
Pode também utilizar uma chave sextavada de 2,5 mm
ou o botão de regulação de recuperação de um garfo
RockShox para proceder a esta regulação.
Parafuso sextavado de
3 mm para anação do
alcance do travão
Parafuso sextavado de 2,5 mm para
anação do alcance do travão
Anação do alcance do
travão sem ferramenta
ALINHAR E AJUSTAR AS MAXILAS
Aperte o manípulo do travão da frente 5 ou 6 vezes e segure-o
apertado. Aperte o manípulo (com a mão ou com um
elástico), depois aperte os parafusos do CPS
o suciente para manter a maxila no lugar.
Dê voltas com a roda e veja se o rotor faz
fricção. Se zer fricção, afrouxe ligeiramente
os parafusos do CPS e repita. Quando deixar
de fazer fricção, aperte os pernos do CPS
alternadamente, até ao momento de torção de 8
a 10 N•m. Repita o
procedimento para o travão traseiro.
8-10 N•m
(de uma forma alternada)
AFINAÇÃO DO ALCANCE DO TRAVÃO
(ELIXIR 9/7/CODE R)
Rode o botão de regulação da inclinação se
precisar de ajustar a inclinação.
Anação do alcance do
travão sem ferramenta
5
6
