PortuguêsElixir/Code Manual do utilizador
69
Copyright ©2011 SRAM, LLC
SUBSTITUIÇÃO DE PASTILHAS DE TRAVÃO
1. RETIRE A RODA
Comece por retirar a roda e vericar a espessura do rotor. Se a
espessura do rotor for menos de 1,55 mm, substitua-o por um rotor
novo.
2. EMPURRE OS ÊMBOLOS DE VOLTA PARA DENTRO As
maxilas Elixir são auto-ajustadas. Os êmbolos têm de ser empurrados
para dentro do corpo até à sua posição original, antes de se poderem
instalar as novas pastilhas de travão. A maneira mais segura de o
fazer é com as velhas pastilhas ainda na maxila, para proteger os
êmbolos. Coloque uma chave de fendas entre as pastilhas antigas,
e depois balance-a cuidadosamente para trás e para a frente,
empurrando os êmbolos de novo para dentro dos seus cilindros.

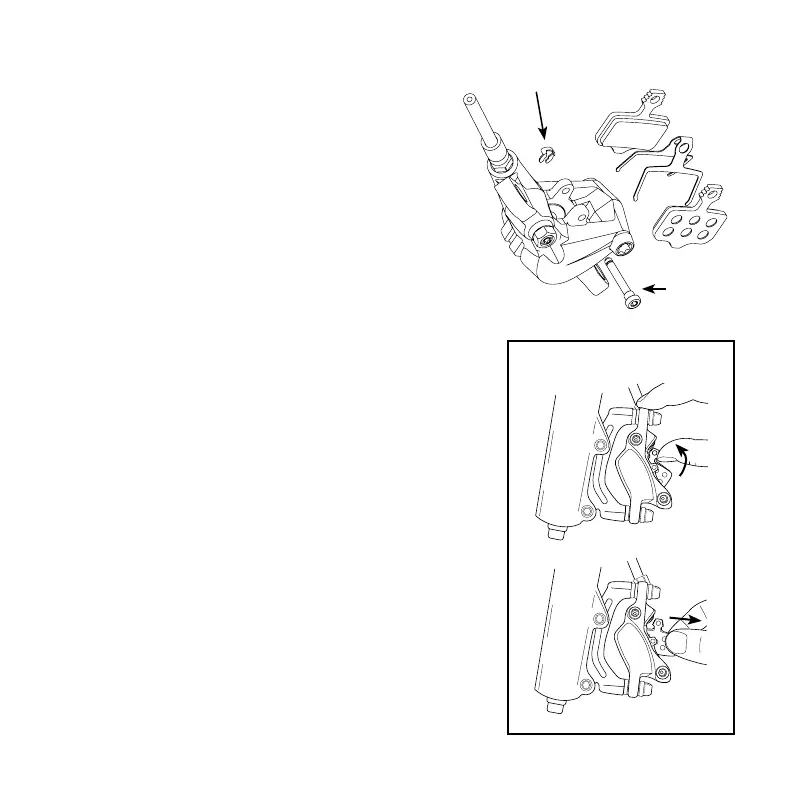

3. RETIRE O PERNO RETENTOR DA PASTILHA
Comece por retirar o freio “E” da maxila, do lado da roda, e depois
desaperte o perno retentor com uma chave sextavada de 2,5 mm.
Retire por completo o parafuso retentor.
4. RETIRE AS PASTILHAS VELHAS
Agarre nas abas das pastilhas e puxe para fora a direito.
5. INSTALE AS NOVAS PASTILHAS E O SEPARADOR
Certique-se de que o clipe separador está orientado em relação às
pastilhas tal como mostra a gura. Alinhe o orifício no clipe separador
com os orifícios nas abas das pastilhas. Aperte o clipe e as pastilhas
em conjunto, e depois introduza-os na maxila como um todo. Empurre
com rmeza até o conjunto encaixar no seu lugar.
6. VOLTE A INSTALAR O PERNO RETENTOR
Volte a colocar o perno retentor das pastilhas, aperte com um
momento de torção de 0,6 - 0,9 N•m e volte a colocar o freio “E” na
maxila do lado da roda.
7. VOLTE A INSTALAR A RODA
Guie o rotor entre as pastilhas, conforme volta a instalar a roda. Uma
vez que a roda esteja xada, aperte a alavanca do travão várias vezes
para fazer avançar as pastilhas para as suas posições de descanso.
Dê voltas com a roda e veja se o rotor faz fricção. Volte a alinhas a
maxila conforme seja necessário.
Use só pastilhas espcicamente para CODE nas maxilas
CODE.
O freio “E” entra na maxila
vindo do lado da roda
0,6 - 0,9 N•m
Apenas para Code
