Anhang 3 - Festplatteninstallation
11
Anhang 3 – Festplatteninstallation
Hinweis: In unserem Beispiel zum Anschluss einer Festplatte an das Gerät setzen wir ein Modell mit
16 Kanälen ein.

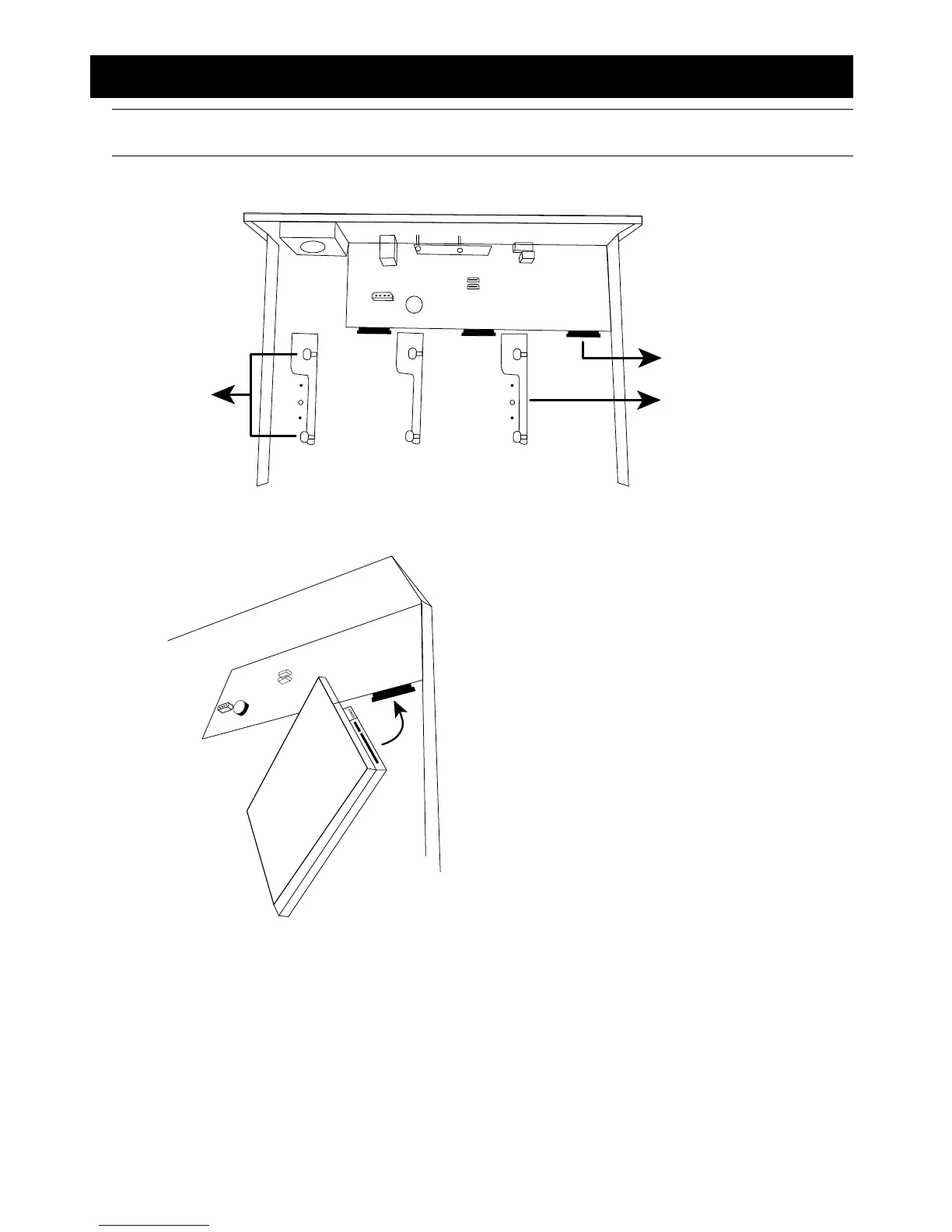

Schritt 1: Nehmen Sie die obere Abdeckung ab, lokalisieren Sie Festplattenanschluss und Festplattenhalterung
im Gerät.
CR2032
Bracket
Hard Disk
Connecto
r
Bracket
Screws
Schritt 2: Nehmen Sie eine kompatible Festplatte zur Hand. Setzen Sie die Festplatte mit der Platinenseite nach
unten in einen der Festplattenanschlüsse ein.
C
R
2
0
3
2
H
ar
d
D
i
sk
Halterungsschrauben
Halterung
Festplattenanschluss
