Guide d'installation de l'appareil AXIS 211W Page 33
FRANÇAIS
FRANÇAIS
FRANCAIS

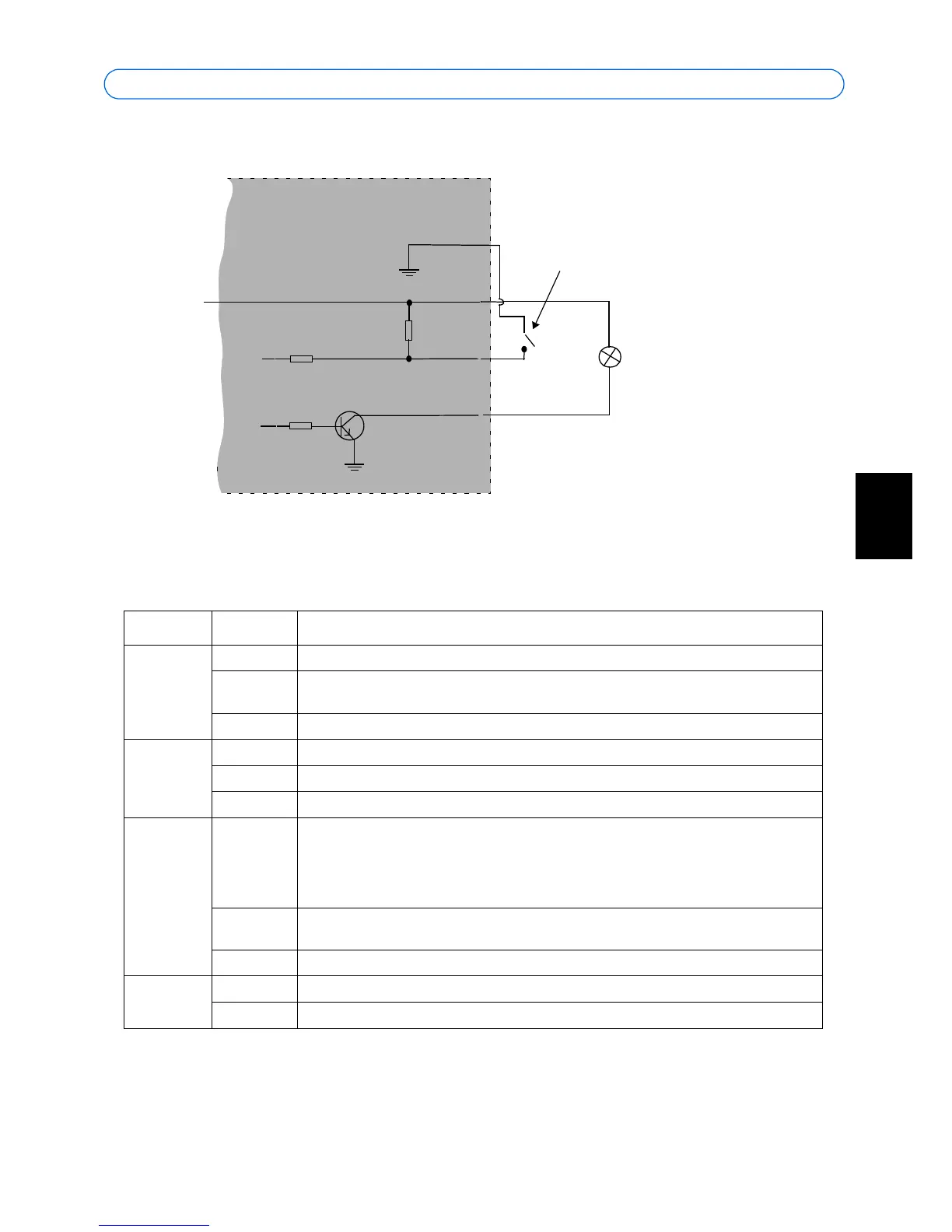

Diagramme de connexion
Témoins DEL
Témoin DEL Couleur Indication
Sans fil Vert Continu en cas de connexion à un réseau sans fil. Clignote en cas d'activité réseau.
Rouge Continu en l'absence de connexion à un réseau sans fil. Clignote lors de la recherche de
réseaux sans fil.
Éteint Mode avec fil.
Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité réseau.
Orange Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité réseau.
Éteint Pas de connexion réseau.
État Vert Vert continu en cas de fonctionnement normal.
Remarque : Le voyant d'état peut être configuré pour être éteint au cours du fonctionnement
normal, ou pour clignoter uniquement lors des accès à la caméra. Pour ce faire, cliquez sur
Setup > System Options > LED settings. Reportez-vous à l'aide en ligne pour plus
d'informations.
Orange En continu pendant le démarrage, la réinitialisation des valeurs d'usine ou la restauration des
paramètres.
Rouge Clignote lentement en cas d'échec de la mise à niveau.
Connecteur Vert Fonctionnement normal.
Orange Clignote en vert/orange pendant la mise à niveau du microprogramme.
o
z
AXIS 211W
5 V
max. 100 mA
4
o
3
o
o
2
1
par exemple, un bouton de commande
