Connettori dell'unità
Connettore di rete - Connettore Ethernet RJ-45. Supporto per Power over Ethernet. Si consiglia
l’uso di cavi schermati.
Morsettiera di alimentazione - Morsetto a 2 pin utilizzato per l'ingresso
dell'alimentazione.
Ingresso audio - Ingresso da 3,5 mm per microfono in mono o segnale mono line-in (il canale
sinistro è usato da un segnale in stereo).
Uscita audio - Uscita audio che può essere connessa a un sistema di indirizzo pubblico (PA), oppure
a un altoparlante con amplificatore integrato. Si possono collegare anche un paio di cuffie. Per
l'uscita audio è necessario usare un connettore stereo.
Slot per scheda di memoria SDHC - Le schede di memoria SD ad alta capacità standard possono
essere usate per la registrazione locale unicamente a unità di memorizzazione rimovibili.

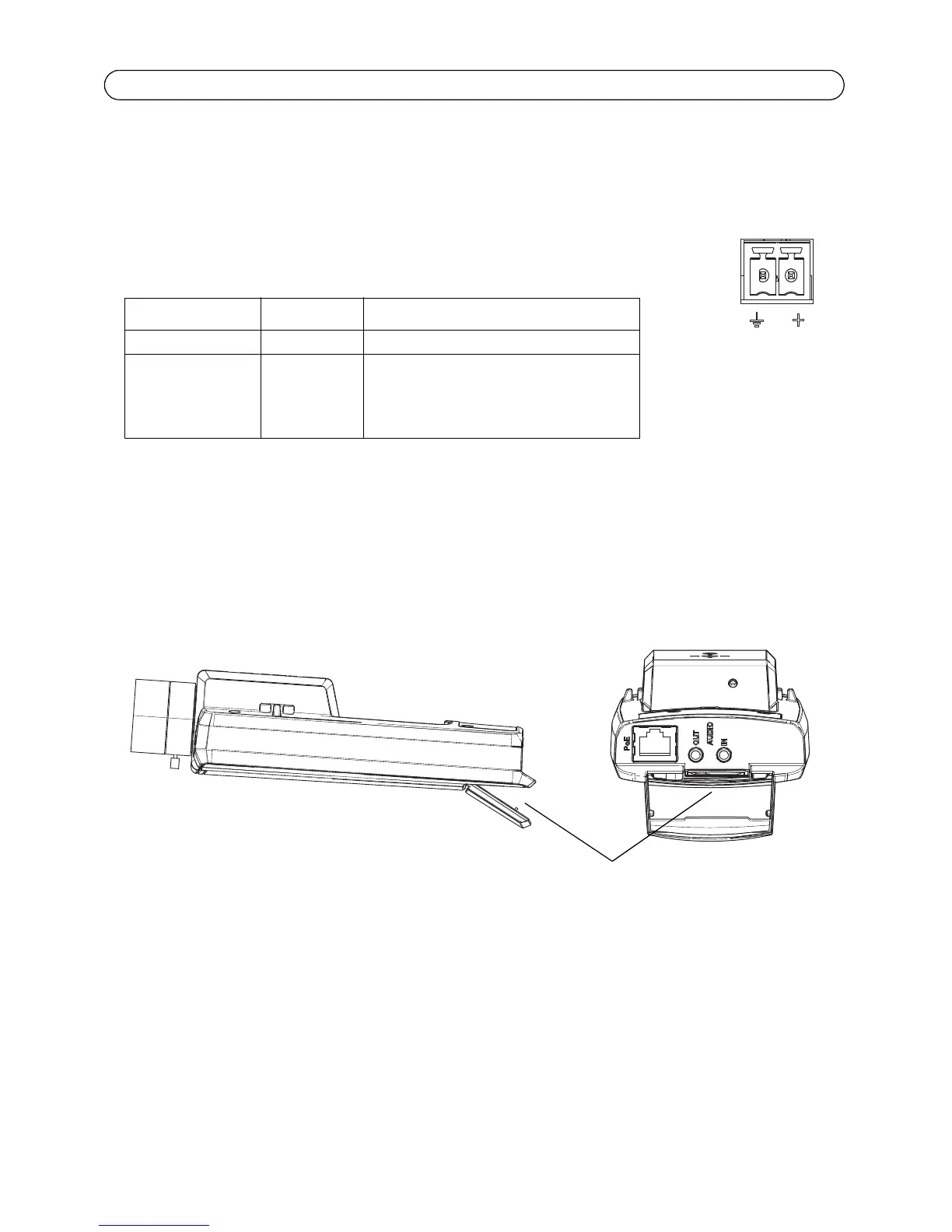

Per inserire la scheda SD, sollevare la copertura della scheda SD sul lato posteriore della
videocamera di rete e inserire delicatamente la scheda nello slot.
Per rimuovere la scheda SD, sollevare la copertura e spingere delicatamente la scheda per
sganciarla. Appena la scheda SD fuoriesce dallo slot è possibile rimuoverla.
Funzione Numero pin Descrizione
GND 1 Terra
Alimentazione CC 2 Ingresso alimentazione, 8-20V CC
AXIS P1311: max 2,8 W
AXIS P1343: max 6,4 W
AXIS P1344: max 6,4 W
Slot per scheda di memoria SD
