Guida all'installazione della serie di videocamere AXIS P13 Pagina 77
ITALIANO

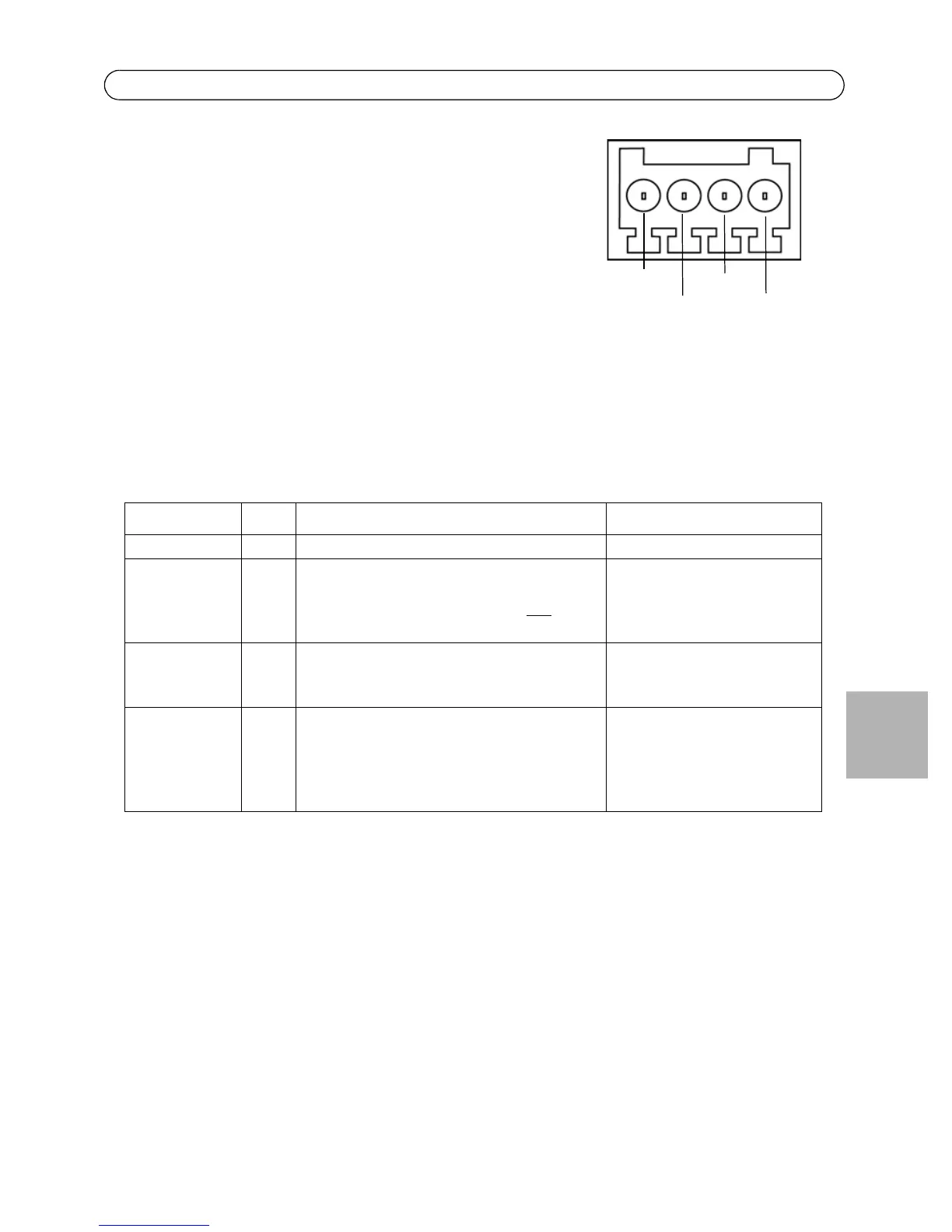

Morsettiera I/O - Usato per applicazioni specifiche, come
Motion Detection, l'attivazione di eventi, la registrazione
temporizzata e le notifiche di allarme. Oltre a fungere da
connettore di alimentazione ausiliario e pin di messa a terra, può
essere usato come interfaccia per:
• 1 uscita digitale – Per connettere periferiche esterne
come relé o LED. Le periferiche connesse possono essere
attivate mediante API VAPIX o i pulsanti di controllo
nella pagina Live View (Immagini dal vivo) oppure
tramite Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva (visualizzata in
Events > Port Status (Eventi > Stato porta )) se il dispositivo di allarme si attiva.
• 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal circuito
chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti porta/finestra,
rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato cambia e
l'ingresso diventa attivo (visualizzato in Events > Port Status (Eventi > Stato porta).
Funzione Pin Note Dati tecnici
GND 1 Terra
Alimentazione
ausiliaria a
3,3 V CC
2 Il pin può essere utilizzato anche per
alimentare una periferica ausiliaria.
Nota: questo pin può essere usato solo
come
uscita di alimentazione.
Carico massimo = 50 mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo oppure
lasciarlo isolato (o scollegato) per
disattivarlo.
Ingresso min = - -40V CC
Ingresso max. = +40V CC
Uscita
digitale
4 Utilizza un transistor NFET open-drain con
connessione della fonte a terra. Se si utilizza
un relé esterno, è necessario collegare un
diodo in parallelo al carico per proteggere la
periferica da sovratensioni transitorie.
Carico massimo = 100 mA
Tensione massima = + 40 V CC
