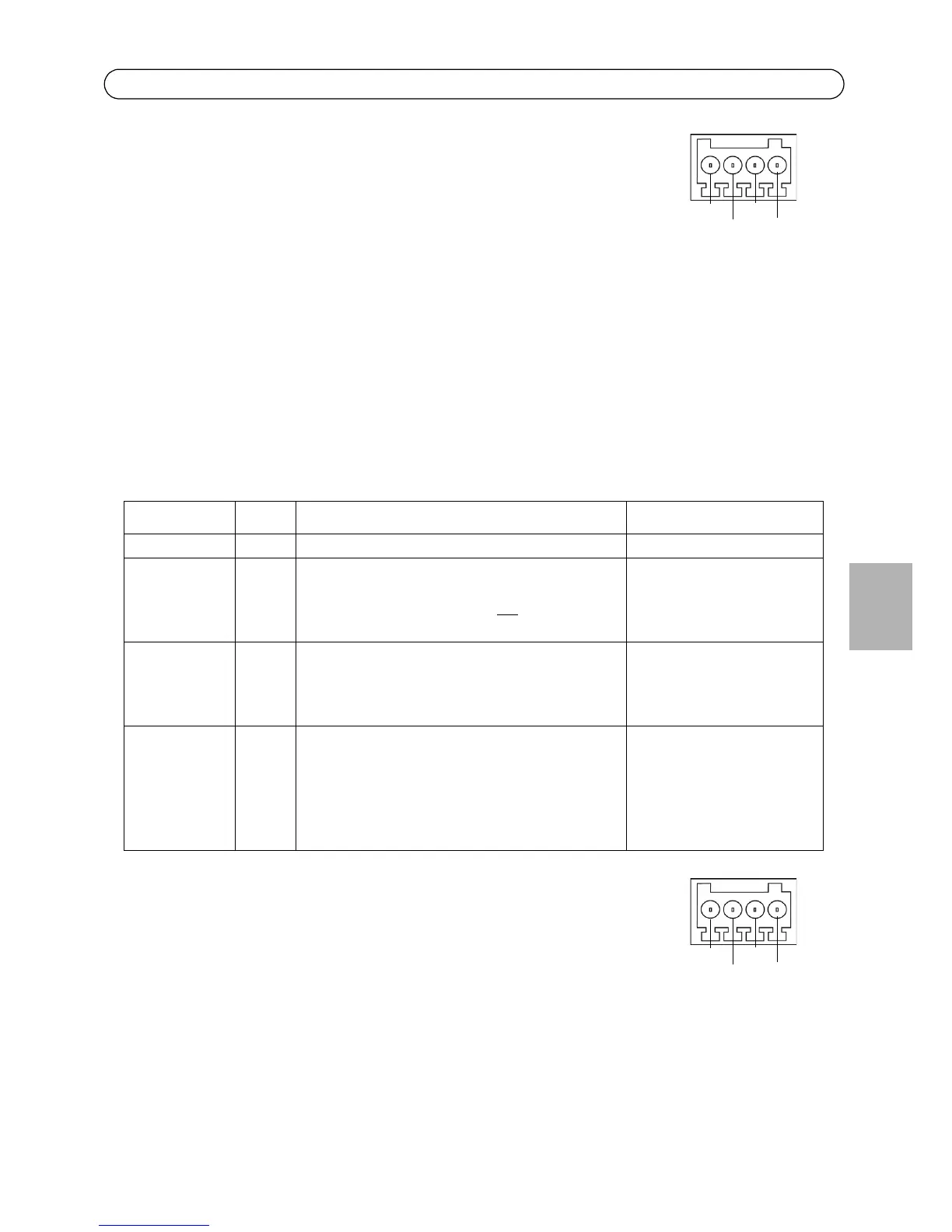

AXIS P33 Netzwerk-Kamera-Serie Installationsanleitung Seite 55
DEUTSCH
E/A-Anschluss - Wird z.B. für Bewegungserkennung und Ereignisauslösung,
Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Zusätzlich
zu den Anschlüssen für die Zusatzstromversorgung und Masse fungiert er als
Schnittstelle für:
1 digitaler Ausgang: Zum Anschluss externer Geräte wie Relais
und LEDs. Angeschlossene Geräte können über die VAPIX® Application Programming
Interface (API), über die Ausgabeschaltflächen auf der Seite Live View (Live-Ansicht)
oder durch eine Aktionsregel aktiviert werden. Der Ausgang wird als aktiv (siehe
System Options > Ports & Devices (Systemoptionen > Schnittstellen und Geräte))
angezeigt, wenn die Alarmvorrichtung eingeschaltet ist.
1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras,
Tür-Fensterkontakte und Glasbruchmelder. Bei Empfang eines Signals ändert sich der
Status und der Eingang wird aktiviert (siehe System Options > Ports & Devices
(Systemoptionen > Ereigniskonfiguration > Port-Status)).
Funktion Pol Hinweise Spezifikationen
Masse (GND) 1 Masse
3,3V
Gleichstrom
2 Kann für die Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis: Dieser Kontakt kann nur
für die
Stromversorgung verwendet werden.
Max. Stromstärke = 50mA
Digitaler
Eingang
3 Zum Aktivieren mit dem Masseanschluss
verbinden, zum Deaktivieren nicht anschließen.
Min. Eingang= - 40 V
Gleichstrom
Max. Eingang= + 40 V
Gleichstrom
Digitaler
Ausgang
4 Verwendet einen NFET-Transistor mit offener
Senke, wobei die Quelle mit der Masse
verbunden ist. Zum Schutz vor Spannungsspitzen
muss bei der Kombination mit einem externen
Relais eine Diode parallel zur Last geschaltet
werden.
Max. Stromstärke = 100mA
Max. Spannung = + 40 V
Gleichstrom
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
Kontakt 1
Kontakt 2
Kontakt 3
Kontakt 4
