Seite 48 AXIS P8221 Installationsanleitung
Geräteanschlüsse

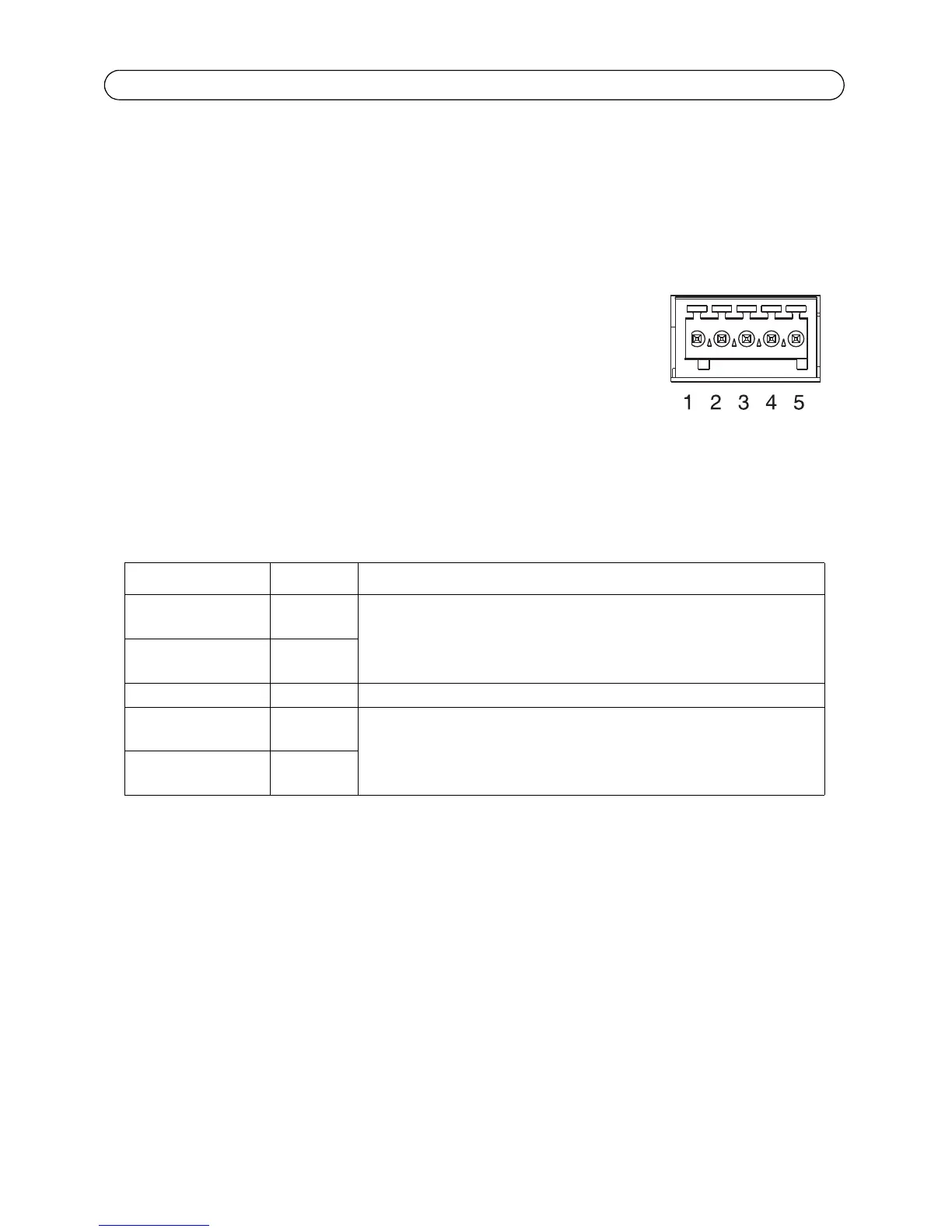

RS-232/485/422-Anschluss - 5-poliger Anschlussblock für die serielle Schnittstelle RS-232/485/
422 zur Steuerung von Zusatzgeräten. Der Anschluss kann in den folgenden Modi verwendet
werden:
• 2TX/2RX RS-232-Schnittstelle (RD, TD, RTS, CTS)
• Bidirektionaler RS-485-Halbduplex-Anschluss für die
Datenübertragung über 2-Draht, ein kombiniertes RX/TX-Paar
• Bidirektionaler RS-485-Vollduplex-Anschluss für die
Datenübertragung über 4-Draht, ein RX-Paar und ein TX-Paar
• Unidirektionaler RS-422-Anschluss für die Datenübertragung und
den Datenempfang über 2-Draht, RX- oder TX-Paar
• Bidirektionaler RS-422-Vollduplex-Anschluss für die
Datenübertragung (Punkt-zu-Punkt) über 4-Draht, ein RX-Paar und ein TX-Paar
Hinweis:
Bei Verwendung eines langen Kabels und hoher Übertragungsgeschwindigkeiten ist es
empfehlenswert, einen 120-Ohm-Abschlusswiderstand zwischen den RS-485-Kabeln an beiden
Enden des Kabels einzufügen.
Audio 1:
Audioeingang (rosa) – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal
wird von einem Stereosignal benutzt).
Audioausgang (grün) – 3,5-mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer
Rundrufanlage (PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer
kann angeschlossen werden. Ein Stereostecker muß für den Audioausgang benutzt werden.
Funktion Anschluss Hinweise
RS-232 TD alt
RS -485/422TX(B)
1 RS-232-Treiber-Ausgang
TX-Paar für RS-422 und RS-485 mit 4-Draht (kombinierter RX/TX für
RS-485 mit 2-Draht)
RS-232 RTS alt
RS -485/422TX(A)
2
ERDE 3 Masse
RS-232 CTS alt
RS-485/422RX(B)
4 RS-232-Empfänger-Eingang
RX-Paar für alle RS-485/422 Modi
RS-232 RD alt
RS-485/422RX(A)
5
