Page 30 AXIS P8221 Guide d'installation
Connecteurs de l’appareil

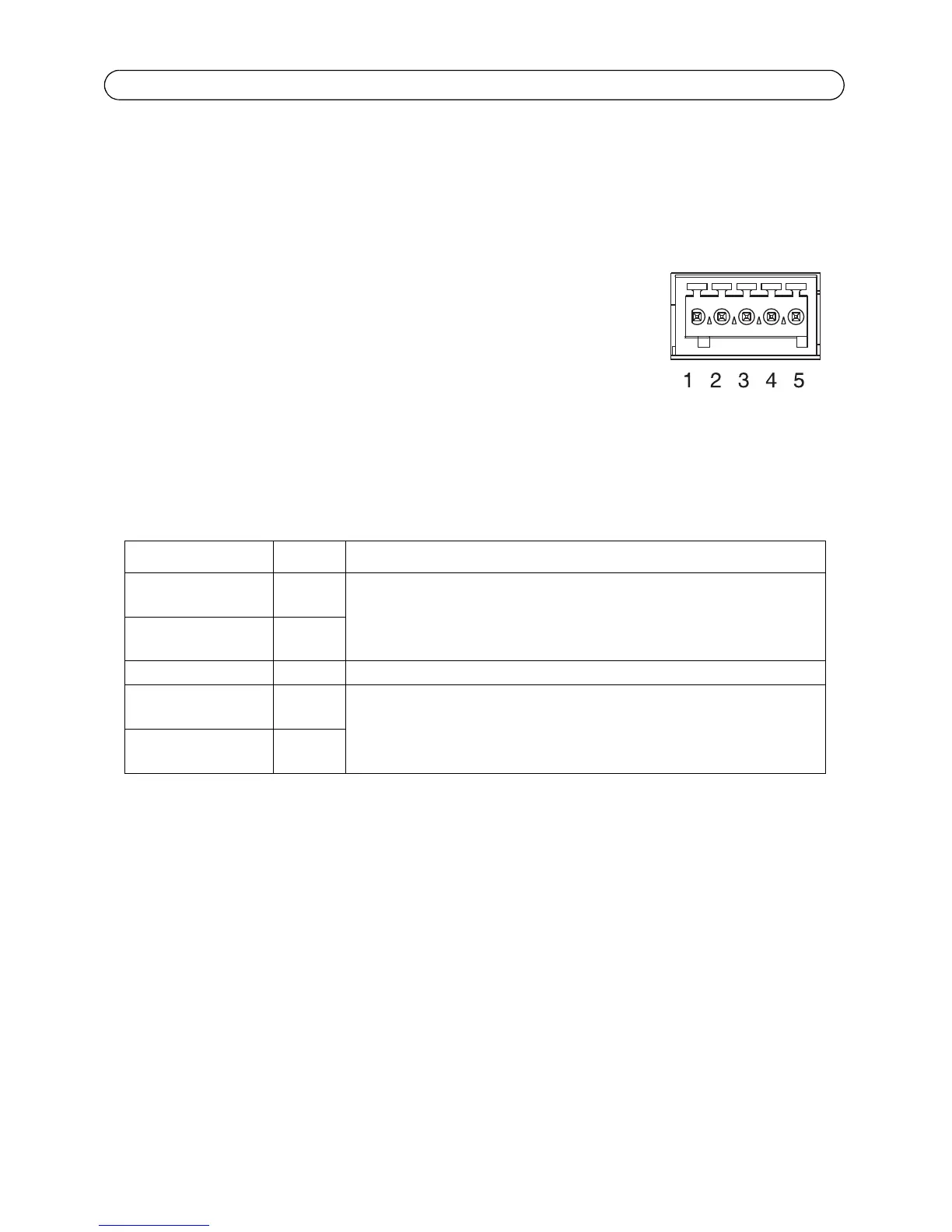

Connecteur RS-232/485/422 - Bloc terminal à 5 broches pour l'interface de série RS-232/485/
422 utilisée pour contrôler le matériel auxiliaire. Le port peut être utilisé avec les modes suivants :
• interface 2TX/2RX RS-232 (RD, TD, RTS, CTS) ;
• port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de deux fils, une paire RX/TX combinée ;
• port duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de quatre fils, une paire RX et une paire TX ;
• port RS-422 unidirectionnel pour la transmission ou la réception
de données à l’aide de deux fils, une paire RX ou TX ;
• port duplex RS-422 bidirectionnel pour la transmission de
données (point à point) à l’aide de quatre fils, une paire RX et une paire TX.
Remarque:
Si vous utilisez un câble long et des vitesses de communication élevées, il est recommandé
d'insérer une résistance de terminaison de 120 ohm entre les fils RS-485 aux deux
extrémités du câble.
Audio 1 :
Entrée audio (rose) : entrée de 3,5 mm pour microphone mono ou signal d'entrée mono (le canal de
gauche est utilisé pour le signal stéréo).
Sortie audio (vert) : sortie de 3,5 mm pour audio (niveau de ligne) qui peut être connectée à un
système d’annonce publique (PA) ou haut-parleur actif avec amplificateur intégré. Une paire
d’écouteurs peut être connectée également. Un connecteur stéréo doit être utilisé pour la sortie
audio.
Fonction Broche Remarques
RS-232 TD alt
RS-485/422TX(B)
1 Sortie de pilote RS-232
Paire TX pour RS-422 e RS-485 à 4 fils (RX/TX combiné pour RS-485 à 2
fils)
RS-232 RTS alt
RS-485/422TX(A)
2
Terre 3 Terre
RS-232 CTS alt
RS-485/422RX(B)
4 Entrée de récepteur RS-232
Paire RX pour tous les modes RS-485/422
RS-232 RD alt
RS-485/422RX(A)
5
