AXIS P8221 Guide d'installation Page 31
FRAN
Ç
AIS
Audio 2 :

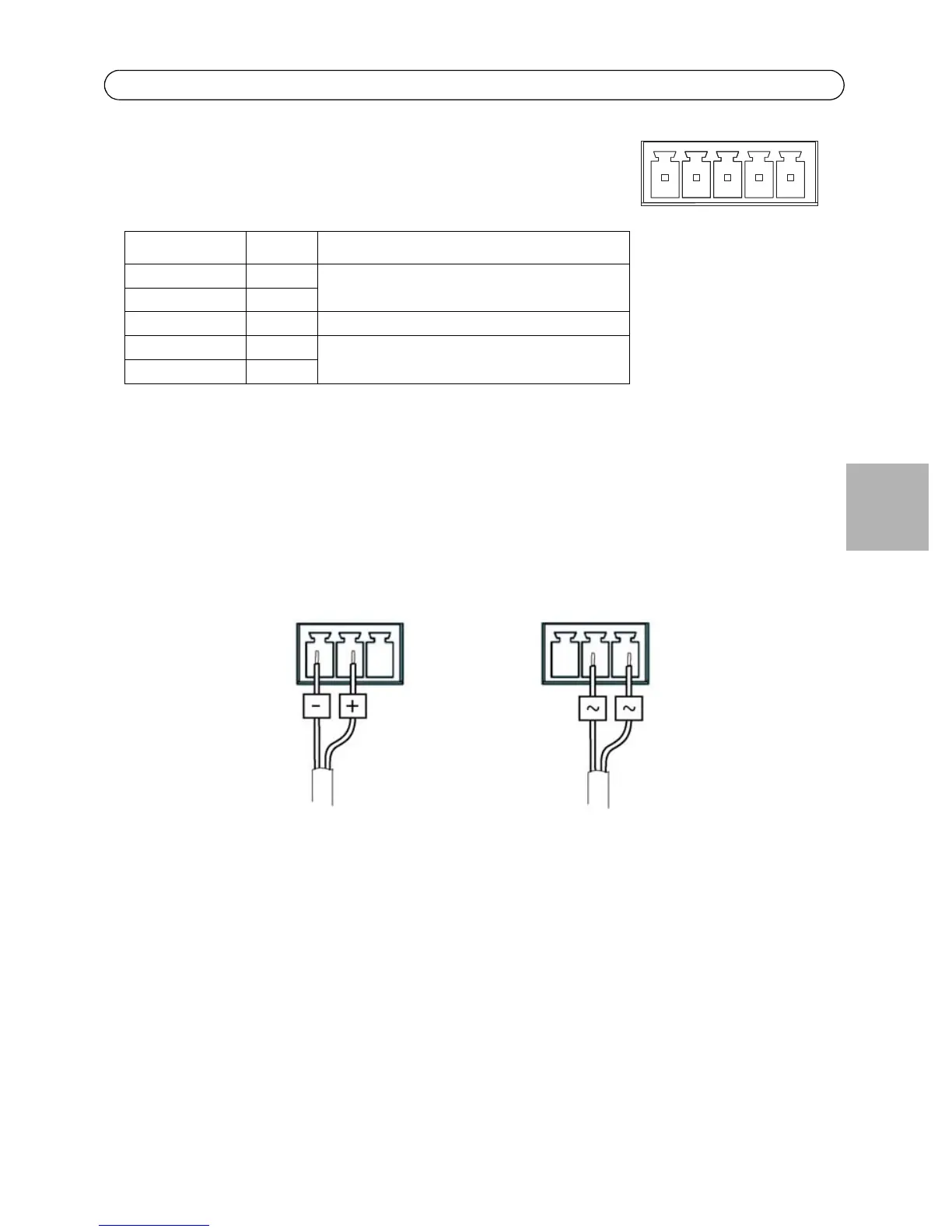

Connecteur de bloc terminal audio - bloc terminal à 5 broches pour
la connexion de l'équipement audio externe
Gain - Contrôle le niveau d'entrée du microphone (Audio 2). Utilisez un tournevis (2,5 mm à tête
plate) pour régler le niveau.
Connecteur réseau - Connecteur Ethernet RJ-45. Prend en charge l'alimentation par Ethernet (PoE
classe 3). Il est recommandé d'utiliser des câbles blindés.
Connecteur d’alimentation - Bloc terminal à 3 broches utilisé pour la puissance d’entrée.
Fonction Broche Remarques
Micro+ 1 Entrée microphone
Fournit un voltage fantôme de 48 V CC
Micro- 2
Terre 3 Terre
Haut-parleur+ 4 Sortie haut-parleur avec amplificateur intégré
1 W RMS à 10% THD, min. 4 ohms
Haut-parleur- 5
1 2 3 4 5
Alimentation en CC
8-34 V CC, max. 8,2 W
Alimentation en CA
20-24 V CA, max. 13,7 VA
