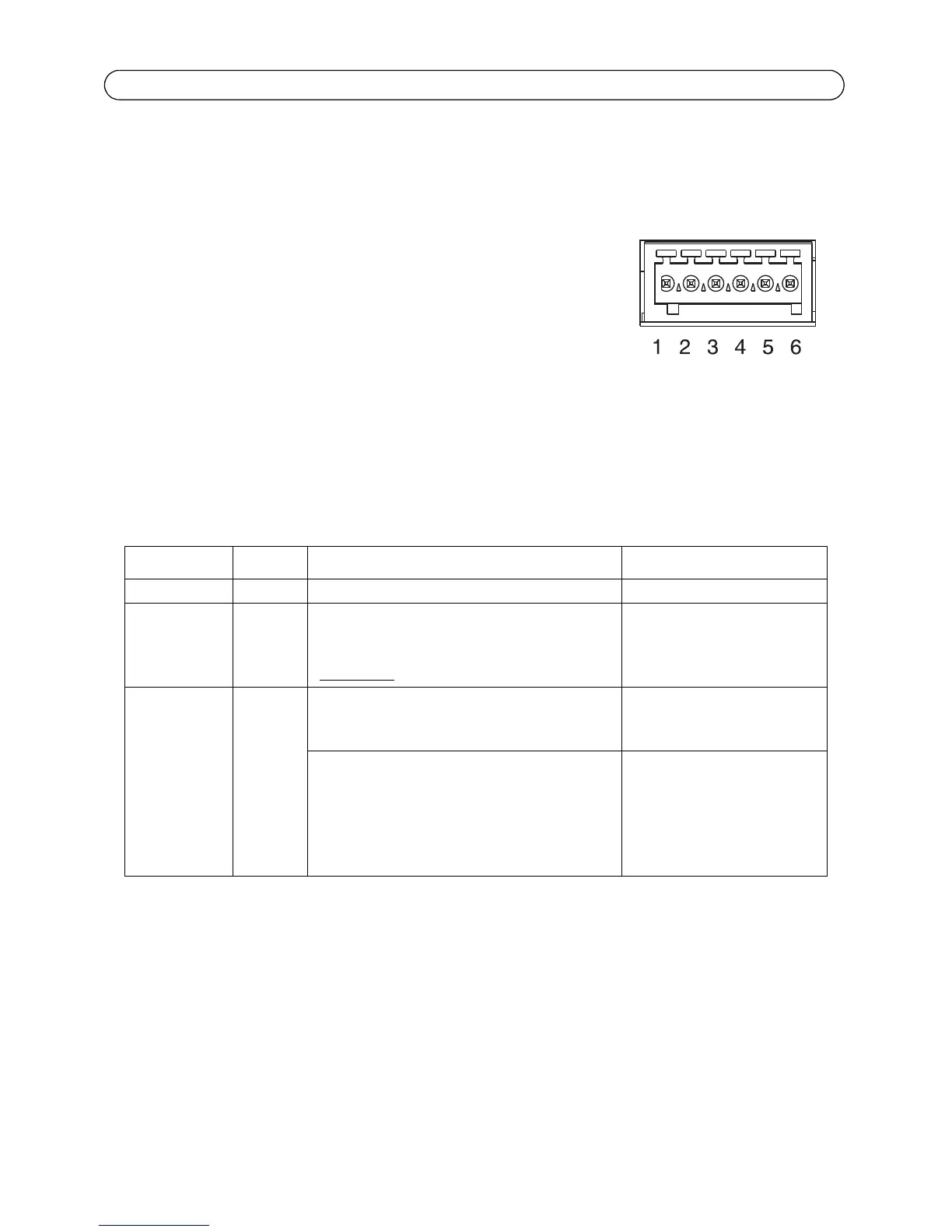

Page 32 AXIS P8221 Guide d'installation
Connecteurs pour terminaux d'E/S A & B - Utilisé pour des applications telles que le
déclenchement d'événements et les notifications d'alarme. En plus d’une alimentation auxiliaire et
d’une broche GND, le connecteur pour terminaux d'E/S possède 4 broches qui peuvent être
configurées comme entrées ou sorties. Ces broches assurent l’interface avec :
Sortie numérique : permet de connecter des dispositifs
externes, comme des relais ou des DEL. Les dispositifs
connectés peuvent être activés à l’aide de l’interface de
programmation VAPIX®, des boutons de sortie sur la page
Live View (Vidéo en direct) ou par un type d’événement. La
sortie est considérée comme étant active (ce qui est visible
dans Ports & Devices > I/O Ports(Ports et périphériques -
Ports E/S)) si le dispositif d'alarme est activé.
Entrée numérique : entrée d'alarme utilisée pour connecter des dispositifs pouvant passer
d'un circuit ouvert à un circuit fermé, par exemple : détecteurs infrarouge passifs, contacts
de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu'un signal est reçu, l'état change et
l'entrée devient active (sous Ports & Devices > I/O Ports (Ports et périphériques - Ports E/
S)) et sur la page Live View (Vue en direct) si elle est activée.
Fonction Broche Remarques Caractéristiques techniques
Terre 1 Terre
Alimentation
en 3,3 V CC
2 Cette broche peut également servir à
l’alimentation du matériel auxiliaire.
Remarque : cette broche peut être utilisée
uniquement
comme sortie d’alimentation.
Charge maximale = 250 mA
Configurable
(entrée ou
sortie)
3-6 Entrée numérique - Connectez-la au GND
pour l'activer ou laissez-la flotter (ou
déconnectée) pour la désactiver.
Entrée minimum = -40 V CC
Entrée maximum = +40 V CC
Sortie numérique - Utilise un transistor NFET à
drain ouvert avec la source connectée à la
terre. En cas d’utilisation avec un relais
externe, une diode doit être connectée en
parallèle avec la charge, en guise de
protection contre les tensions transitoires.
Charge maximale = 100 mA
Tension maximale = 40 V CC
