Conectores de la unidad

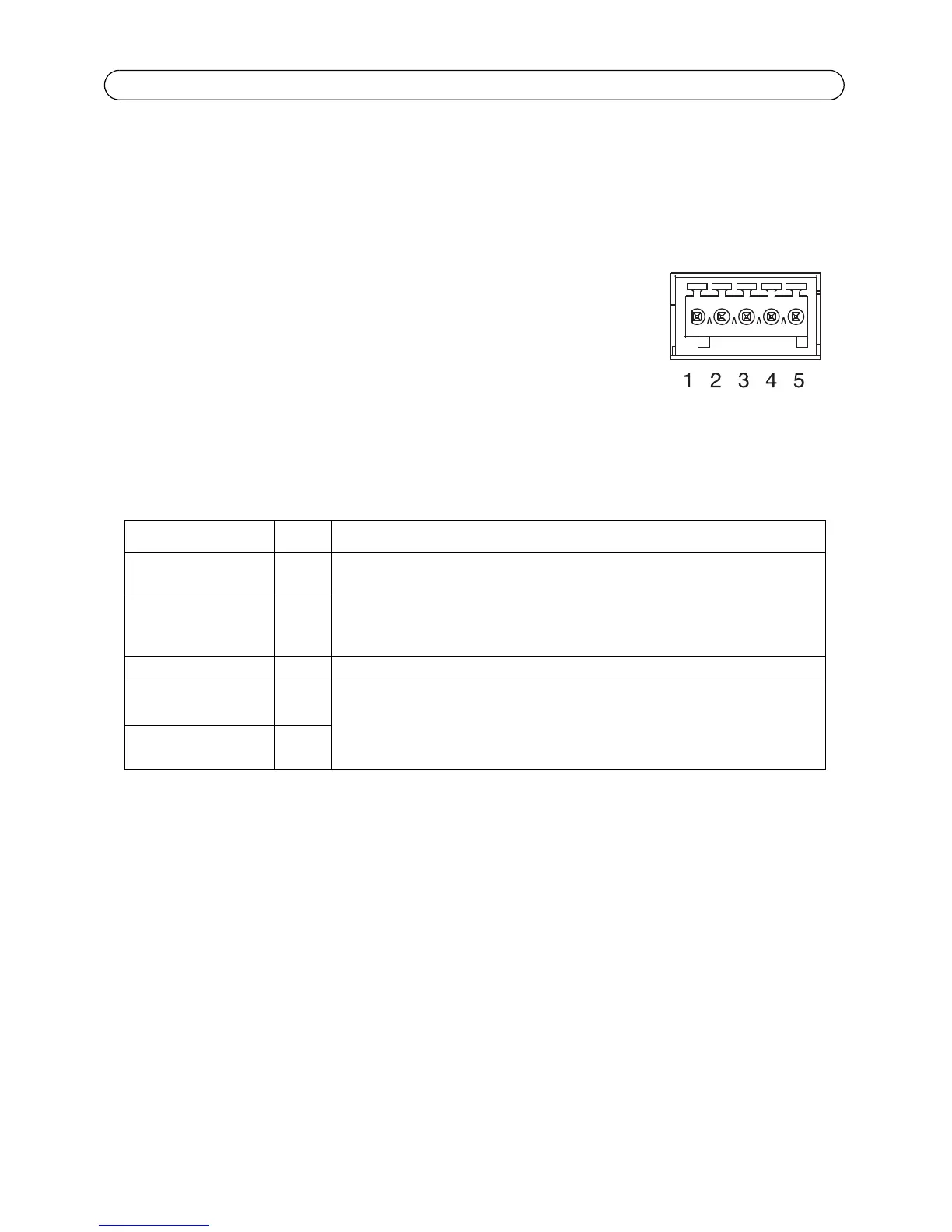

Conector RS-232/485/422 - Bloque de terminales de 5 pines para la interfaz serie RS-232/485/
422 utilizada para controlar equipos auxiliares. El puerto se puede utilizar de las siguientes formas:
• Interfaz 2TX/2RX RS-232 (RD, TD, RTS, CTS)
• Puerto semidúplex RS-485 bidireccional para transmisión de
datos mediante dos hilos, un par RX/TX combinado
• Puerto dúplex completo RS-485 bidireccional para transmisión de
datos mediante cuatro hilos, un par RX y un par TX
• Puerto RS-422 unidireccional para transmisión y recepción de
datos mediante dos hilos, par RX o TX
• Puerto dúplex completo RS-422 bidireccional para transmisión de
datos (punto a punto) mediante cuatro hilos, un par RX y un par TX
Nota:
Cuando se utilice un cable largo y elevadas velocidades de comunicación, se recomienda insertar
un resistor de terminación de 120 ohmios entre los cables RS-485 en ambos extremos del cable.
Audio 1:
Entrada de audio (rosa): conector de 3,5 mm para micrófono mono, o entrada de línea de señal
mono (se usa el canal izquierdo de una señal estéreo).
Salida de audio (verde): salida de audio de 3,5 mm (nivel de línea) que se puede conectar a un
sistema de megafonía pública o a un altavoz con amplificador incorporado. También pueden
conectarse unos auriculares. Debe utilizarse un conector estéreo.
Función Pines Notas
RS-232 TD alt
RS-485/422TX(B)
1 Salida del controlador RS-232
Par TX para RS-422 y RS-485 de 4 hilos (RX/TX combinado para RS-485 de
2 hilos)
RS-232 RTS alt
RS-485/422TX(A)
2
GND 3 Toma de tierra
RS-232 CTS alt
RS-485/422RX(B)
4 Entrada del receptor RS-232
Par RX para todos los modos RS-485/422
RS-232 RD alt
RS-485/422RX(A)
5
