Pagina 66 AXIS P8221 Guida all'installazione
Connettori

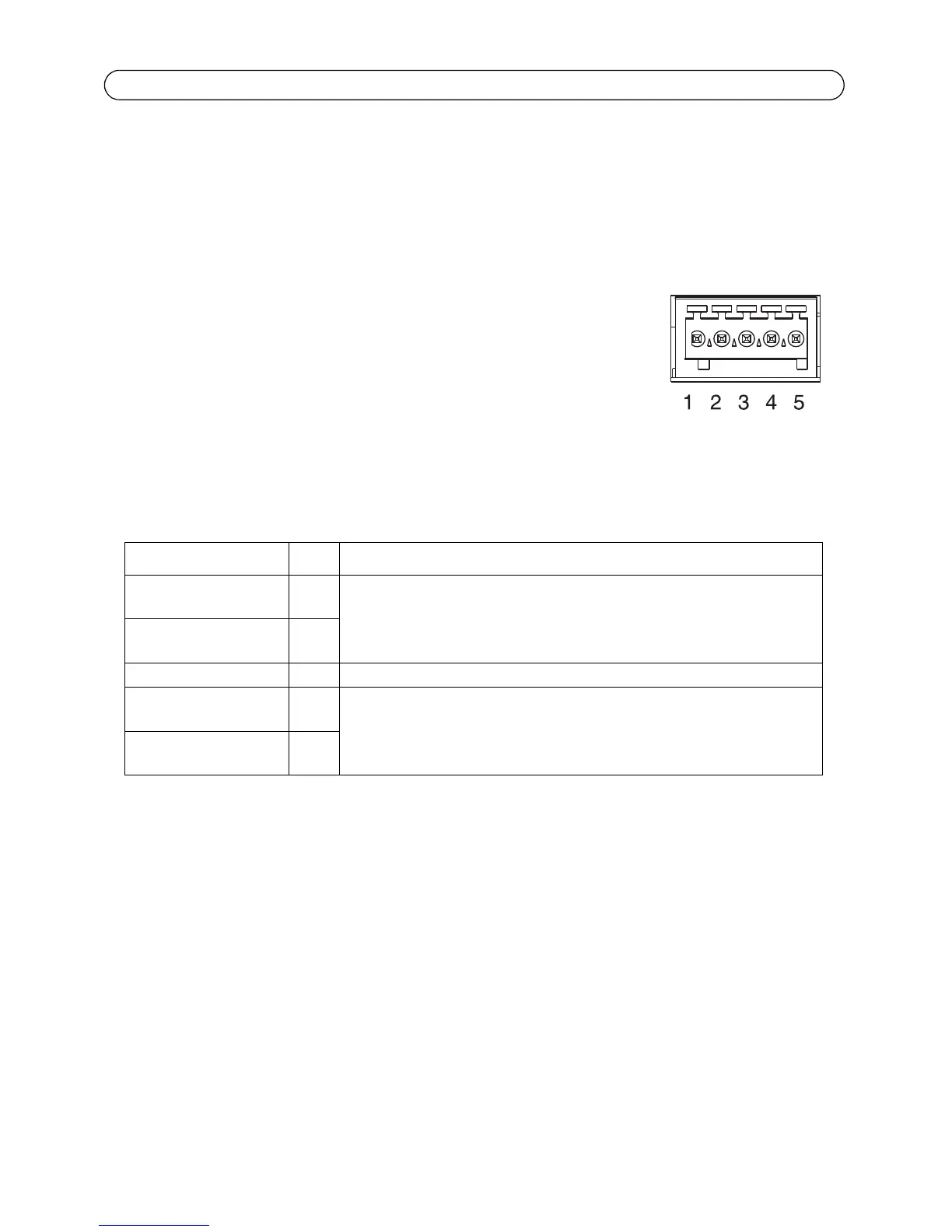

Connettore RS-232/485/422 - morsettiera da 5 pin per l'interfaccia seriale RS-232/485/422,
utilizzata per il controllo di dispositivi ausiliari. La porta può essere utilizzata nelle seguenti
modalità:
• Interfaccia RS-232 2TX/2RX (RD, TD, RTS, CTS).
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati
con due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati
con quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione o la ricezione di
dati con due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di dati
(point-to-point) con quattro cavi, una coppia RX e una coppia TX.
Nota:
Quando si utilizza un cavo lungo ad un’elevata velocità di comunicazione è consigliabile inserire
una resistenza di terminazione da 120 ohm tra i fili RS-485 ad entrambe le estremità del cavo.
Audio 1:
Ingresso audio (rosa) – Ingresso audio da 3.5 mm per microfono in mono o segnale mono line-in (il
canale sinistro è usato da un segnale stereo).
Uscita audio (verde) – Uscita audio da 3.5 mm che può essere connessa a un sistema di indirizzo
pubblico (PA), oppure a un altoparlante con amplificatore integrato. Si possono collegare anche
delle cuffie. Per l'uscita audio è necessario usare un connettore stereo.
Funzione Pin Note
RS-232 TD alt
RS-485/422TX(B)
1 Output driver RS-232
Coppia TX per RS-422 e RS-485 con quattro cavi (RX/TX combinata per
RS-485 con due cavi)
RS-232 RTS alt
RS-485/422TX(A)
2
GND 3 Terra
RS-232 CTS alt
RS-485/422RX(B)
4 Input ricevitore RS-232
Coppia RX per tutte le modalità RS-485/422
RS-232 RD alt
RS-485/422RX(A)
5
