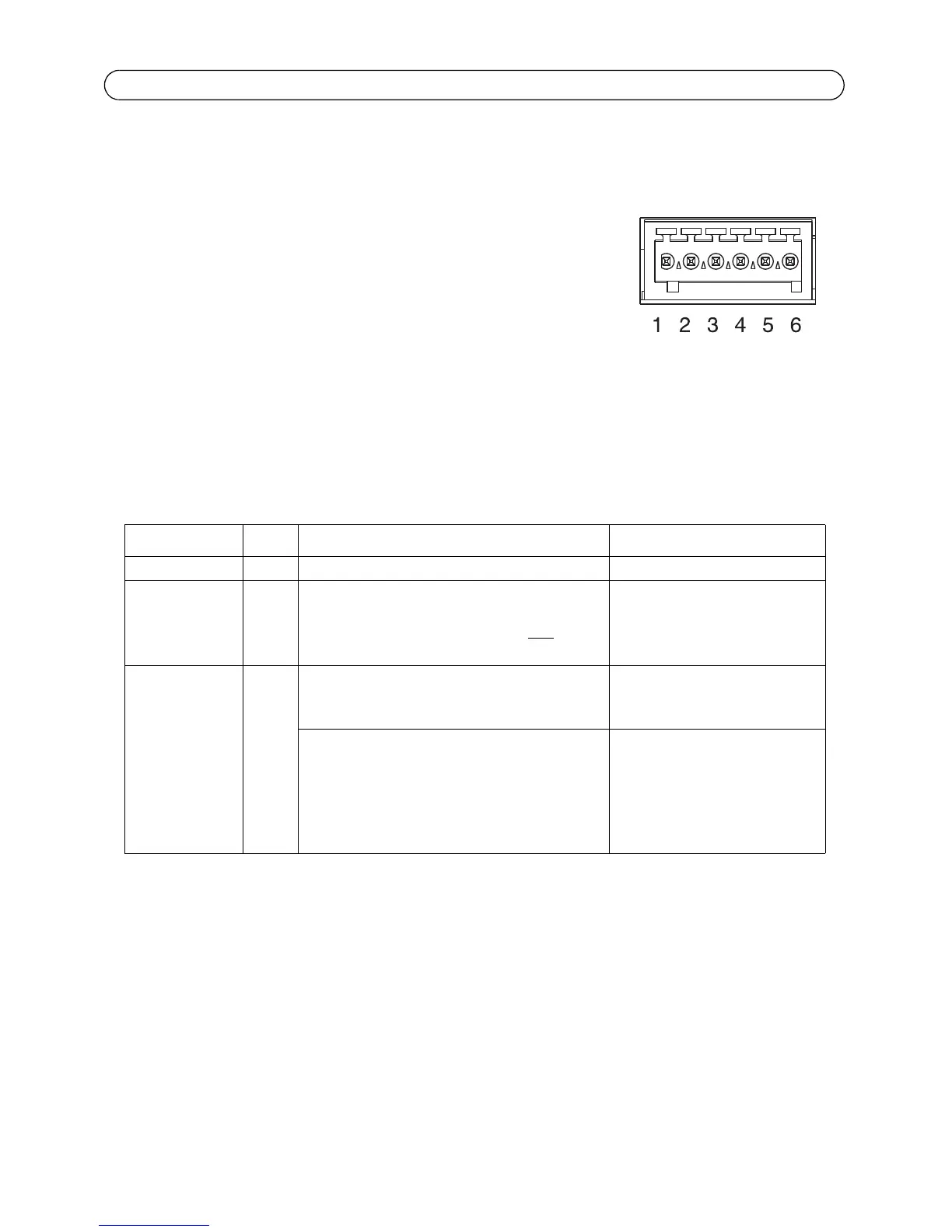

Connettori morsettiera I/O A e B - Utilizzata in varie applicazioni come l’attivazione di eventi e la
notifica di allarmi. Oltre all’alimentazione ausiliaria e al pin GND, ogni morsettiera ha 4 pin che
possono essere configurati come ingressi o uscite. Questi pin forniscono l’interfaccia per:
• Uscita digitale: utilizzabile per collegare dispositivi esterni
come relè e LED. Le periferiche connesse possono essere
attivate mediante le VAPIX® API o i pulsanti di controllo
nella pagina Live View (Immagini dal vivo) oppure tramite
Event Type (Tipo di evento). L'uscita verrà visualizzata
come attiva (visualizzata in Ports & Devices (Porte e
dispositivi) > I/O Ports (Porte di I/O)) se viene attivato il
dispositivo di allarme.
• Ingresso digitale: ingresso allarme utilizzabile per collegare le periferiche, che può passare
dal circuito chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti
porta/finestra, rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato
cambia e l’ingresso diventa attivo (visualizzato in Ports & Devices (Porte e dispositivi) > I/
O Ports (Porte di I/O) e, se abilitata, nella pagina Live View (Immagini dal vivo)).
Funzione Pin Note Dati tecnici
GND 1 Terra
Alimentazione
3.3 V CC
2 Il pin può essere utilizzato anche per
alimentare una periferica ausiliaria.
Nota: questo pin può essere usato solo
come
uscita di alimentazione.
Carico massimo = 250 mA
Configurabile
(ingresso o
uscita)
3-6 Ingresso digitale: collegare a terra (GND) per
attivarlo oppure lasciarlo isolato (scollegato)
per disattivarlo.
Ingresso min = - 40 V CC
Ingresso max = +40 V CC
Uscita digitale: utilizza un transistor NFET
open-drain con connessione della fonte a
terra. Se si utilizza un relè esterno, è
necessario collegare un diodo in parallelo al
carico per proteggere la periferica da
sovratensioni transitorie.
Carico massimo = 100 mA
Tensione massima = + 40 V CC
