Página 86 AXIS P8221 Guía de instalación

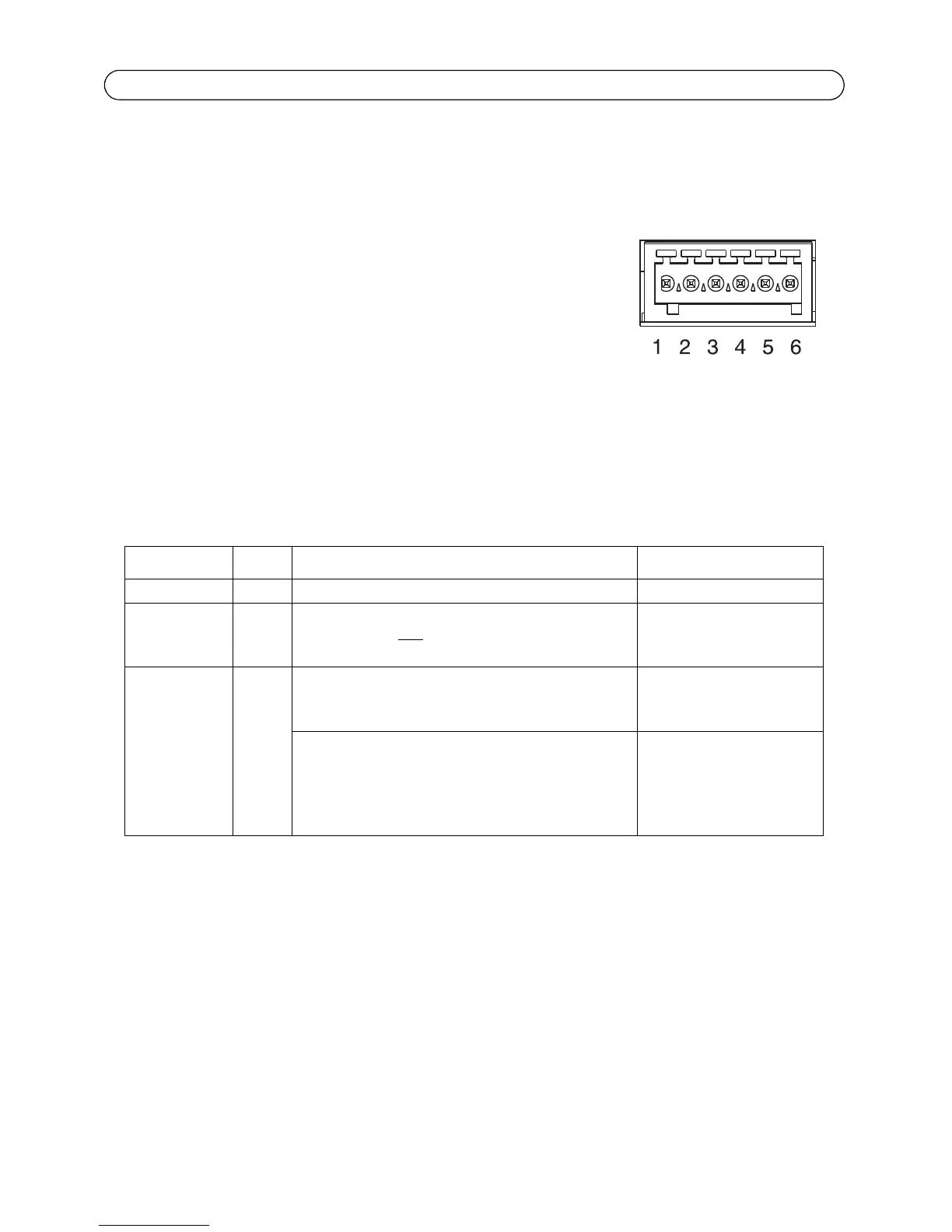

Conectores de terminales de E/S A y B - Se utilizan en aplicaciones como la activación de eventos
y las notificaciones de alarma. Además de un pin de alimentación auxiliar y un pin de toma de
tierra, cada conector de terminales de E/S tiene 4 pines que pueden configurarse como entrada o
salida. Estos pines proporcionan la interfaz para:
• Salida digital: para conectar dispositivos externos como
relés y LED. Se pueden activar dispositivos conectados
mediante la interfaz VAPIX® de programación de
aplicaciones (API, por sus siglas en inglés), los botones de
salida de la página Live View o mediante un tipo de
evento. La salida se mostrará activa (en Ports & Devices >
I/O Ports [Puertos y dispositivos - Puertos de E/S]) si el
dispositivo de alarma está activado.
• Entrada digital: una entrada de alarma para conectar dispositivos que puedan alternar
entre circuito cerrado y abierto, como por ejemplo: PIR, contactos de puertas y ventanas,
detectores de rotura de cristales, etc. Cuando se recibe una señal, el estado cambia y la
entrada se vuelve activa (indicado en Ports & Devices > I/O Ports [Puertos y dispositivos -
Puertos de E/S] y, si está habilitada la opción, en la página Live View).
Función Pines Notas Especificaciones
GND 1 Toma de tierra
Alimentación
de 3,3 V CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin sólo
se puede usar como salida de
alimentación.
Carga máx. = 250 mA
Configurable
(entrada o
salida)
3-6 Entrada digital: conecte a GND (toma de tierra)
para activarla o déjela suelta (desconectada) para
desactivarla.
Entrada mín. = -40 V CC
Entrada máx. = +40 V CC
Salida digital: utilice un transistor NFET de drenaje
abierto con la fuente conectada al pin de toma de
tierra (GND). Si se utiliza con un relé externo, debe
conectarse un diodo en paralelo a la carga como
protección ante oscilaciones de tensión.
Carga máx. = 100 mA
Tensión máx. = +40 V CC
