Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 101
ESPAÑOL

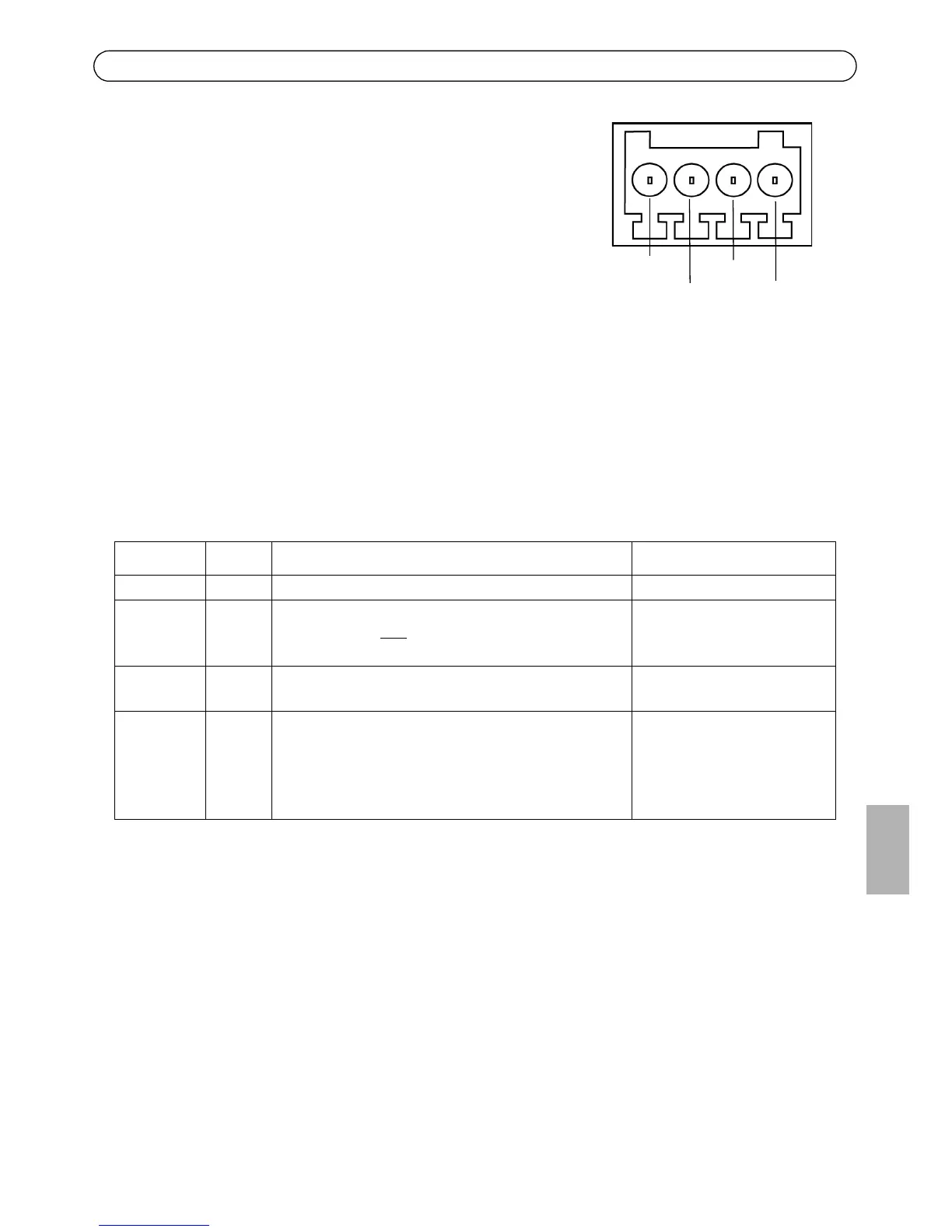

Conector de terminales de E/S - Se utiliza en aplicaciones tales
como detección de movimiento, activación de eventos, grabación
a intervalos y notificaciones de alarmas. Además de un pin de
alimentación auxiliar y un pin de masa, proporciona a la interfaz
la conexión de:
• 1 salida digital: Para conectar dispositivos externos
como relés e indicadores LED. Se pueden activar
dispositivos conectados mediante la interfaz de
programación de aplicaciones (API) VAPIX®, los
botones de salida de la página Live View (En vivo) o mediante una regla de acción. La
salida se mostrará activa en Configuración de eventos (Opciones del sistema) > Estado
del puerto (Puertos y dispositivos) si el dispositivo de alarma está activado.
• 1 entrada digital: Una entrada de alarma para conectar dispositivos que puedan
alternar circuitos cerrados y abiertos, como PIR, contactos de puertas y ventanas y
detectores de rotura de cristales. Cuando se recibe una señal, el estado cambia y la
entrada se vuelve activa, indicado en System Options (Opciones del sistema) > Ports
& Devices (Puertos y dispositivos).
Función Pin Notas Especificaciones
Masa 1 Masa
Alimenta-
ción de
3,3 V CC
2 Se puede utilizar para alimentar equipos auxiliares.
Nota: Este pin sólo
se puede usar como salida de
alimentación.
Carga máx. = 50 mA
Entrada
digital
3 Conecte a masa para activarla o déjela suelta
(desconectada) para desactivarla.
0 a +40 V CC
Salida
digital
4 Conexión interna a masa cuando esté activada,
suelta (desconectada) cuando esté desactivada. Si
se usa con una carga inductiva, p. ej., un relé, debe
conectarse un diodo en paralelo a la carga como
protección ante oscilaciones de voltaje.
Carga máx. = 100 mA
Voltaje máx. = + 40 V CC
