Page 38 Guide d’installation des caméras réseau AXIS Q1602/

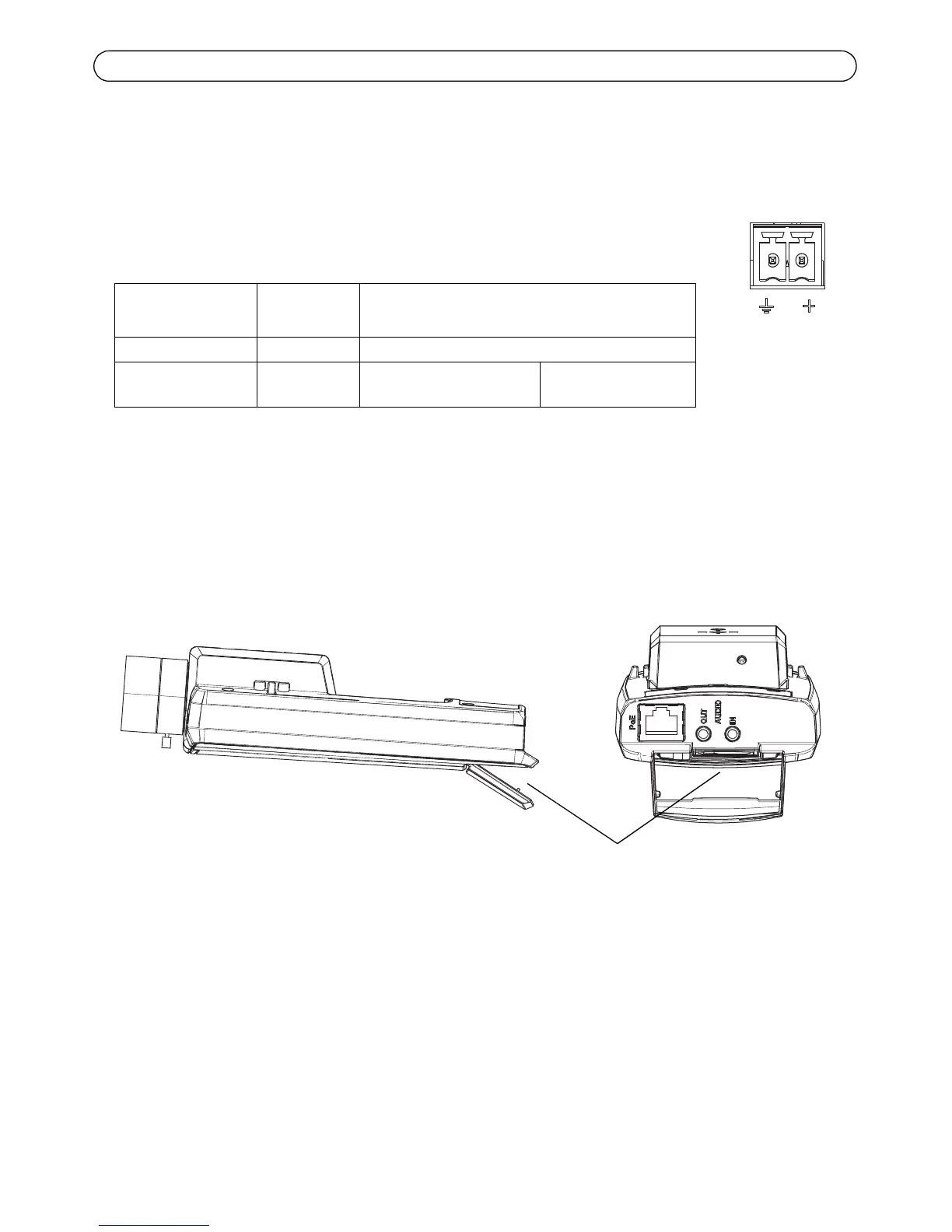

Connecteurs de l’appareil
Connecteur réseau - Connecteur Ethernet RJ-45. Compatible avec l’alimentation par Ethernet. Il
est recommandé d’utiliser des câbles blindés.
Connecteur d’alimentation - Bloc de connexion à 2 broches utilisé pour
l’alimentation d’entrée.
Entrée audio - Entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de ligne (le
canal de gauche est utilisé pour le signal stéréo).
Sortie audio - Sortie audio (niveau de ligne) pouvant être connectée à un système de diffusion
publique ou à un haut-parleur actif avec amplificateur intégré. Un connecteur stéréo doit être
utilisé pour la sortie audio.
Logement de carte mémoire SDHC : une carte mémoire SD de capacité standard ou élevée peut
être utilisée pour l’enregistrement local avec stockage amovible.
Pour insérer une carte SD, soulevez le couvercle du logement de carte SD à l’arrière de la caméra
réseau et insérez délicatement la carte SD dans son logement.
Pour retirer une carte SD, soulevez le couvercle et poussez délicatement la carte, puis relâchez-la.
Fonction Numéro de
broche
Description
GND (Terre) 1 Mise à la terre
Alimentation CC 2 Puissance d’entrée 8 à
20 V CC
max. 10 W
