Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 39
FRAN
Ç
AIS

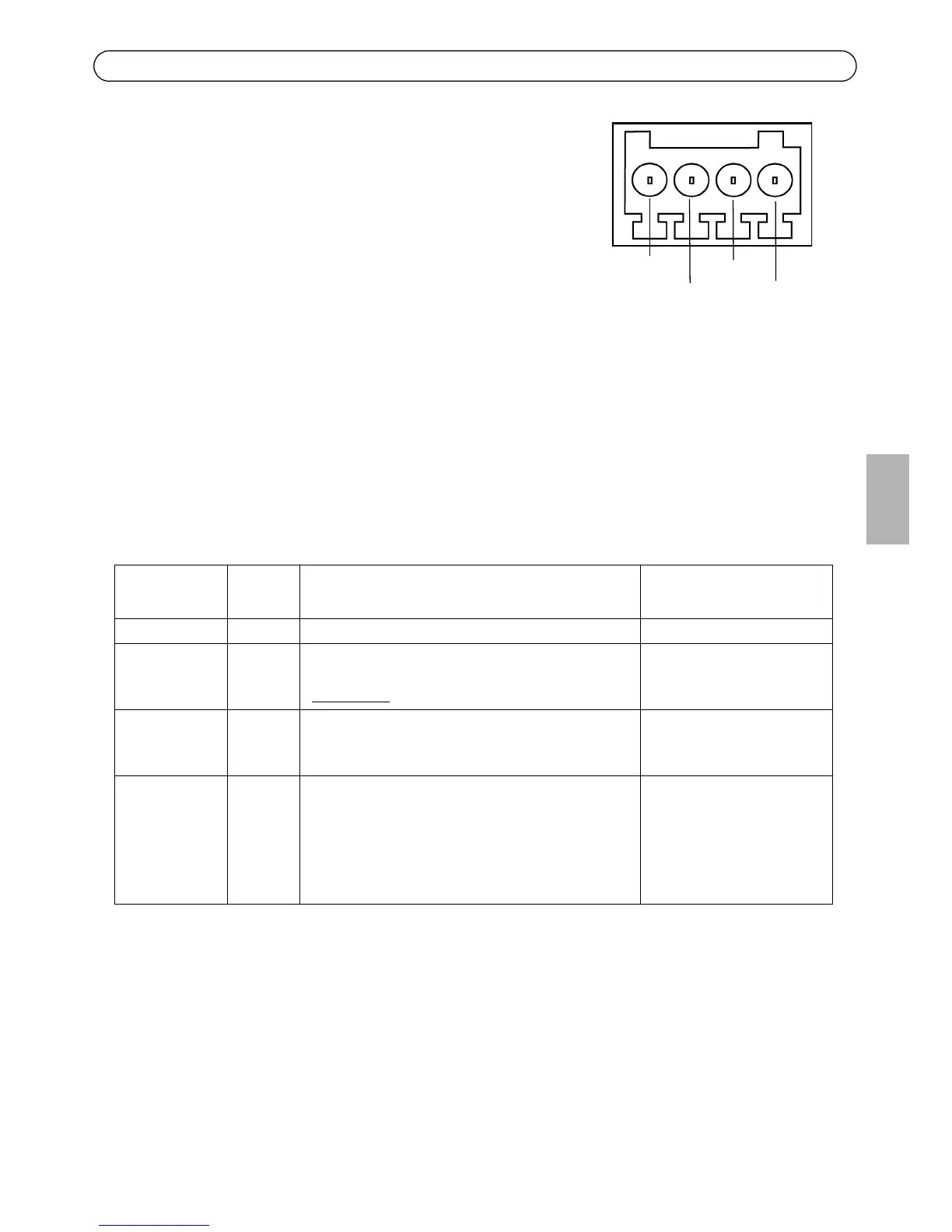

Connecteur pour terminaux d’E/S - Utilisé dans des
applications telles que la détection de mouvement, le
déclenchement d’événements, l’enregistrement à intervalles et
les notifications d’alarme. En plus d’une alimentation auxiliaire
et d’une broche de mise à la terre, il assure l’interface avec :
• 1 sortie numérique : permet de connecter des
dispositifs externes, tels que des relais ou des DEL.
Les dispositifs connectés peuvent être activés à l’aide
de l’interface de programmation VAPIX®, des
boutons de sortie sur la page Live View (Vue en direct) ou par une règle d’action. La
sortie est considérée comme étant active (ce qui est visible dans System Options >
Ports & Devices (Options système > Ports et périphériques)) si le dispositif d’alarme est
activé.
• 1 entrée numérique : entrée d’alarme utilisée pour connecter des dispositifs pouvant
passer d’un circuit ouvert à un circuit fermé, par exemple : des détecteurs infrarouges
passifs, des contacts de porte/fenêtre et des détecteurs de bris de verre. Lorsqu’un
signal est reçu, l’état change et l’entrée devient active (sous System Options > Ports &
Devices (Options système > Ports et périphériques)).
Fonction Broche Remarques Caractéristiques
techniques
GND (Terre) 1 Mise à la terre
Alimentation
3,3 V CC
2 Peut servir à alimenter le matériel auxiliaire.
Remarque : la broche peut être utilisée
uniquement
comme sortie d’alimentation.
Charge max. = 50 mA
Entrée
numérique
3 Connectez-la à la broche de mise à la terre pour
l’activer ou laissez-la flotter (déconnectée) pour
la désactiver.
De 0 à + 40 V CC
Sortie
numérique
4 Connexion interne à la terre en cas d’activation,
flottante (déconnectée) en cas de désactivation.
En cas d’utilisation avec une charge inductive,
par exemple un relais, une diode doit être
connectée en parallèle avec la charge, en guise
de protection contre les tensions transitoires.
Charge max. = 100 mA
Tension max. = + 40 V CC
