Página 100 Guía de instalación de la cámara de red AXIS Q1602/Q1604

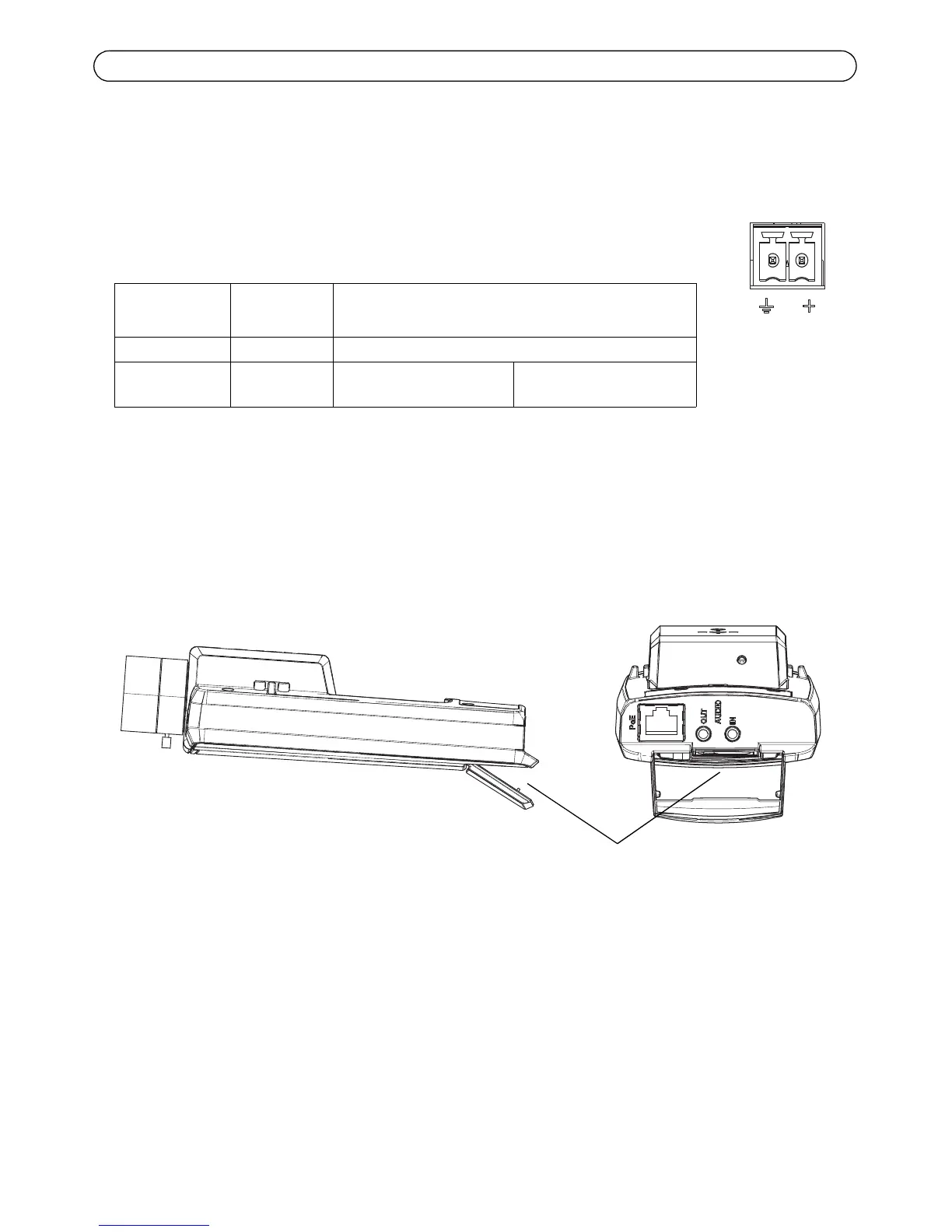

Conectores de la unidad
Conector de red - Conector Ethernet RJ-45. Compatible con alimentación a través de Ethernet. Se
recomienda emplear cables blindados.
Conector de alimentación - Bloque de conectores de 2 pines para entrada de
alimentación.
Entrada de audio - Conector de 3,5 mm para micrófono mono o entrada de línea de señal mono (se
usa el canal izquierdo de una señal estéreo).
Salida de audio - Salida de audio (nivel de línea) que se puede conectar a un sistema de megafonía
pública o a un altavoz con amplificador incorporado. Debe utilizarse un conector estéreo para la
salida de audio.
Ranura para tarjeta de memoria SDHC: Se pueden usar tarjetas de memoria SD de capacidad alta
o estándar para grabación local con almacenamiento extraíble.
Para insertar una tarjeta SD, levante la tapa de la tarjeta SD situada en la parte posterior de la
cámara de red e inserte con cuidado la tarjeta SD en su ranura.
Para extraer una tarjeta SD, levante la tapa y empuje suavemente la tarjeta hacia adentro para
soltarla.
Función Número de
pin
Descripción
Masa 1 Masa
Alimentación
de CC
2 Entrada de
alimentación 8-20 V CC
máx. 10 W
