AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 61
DEUTSCH

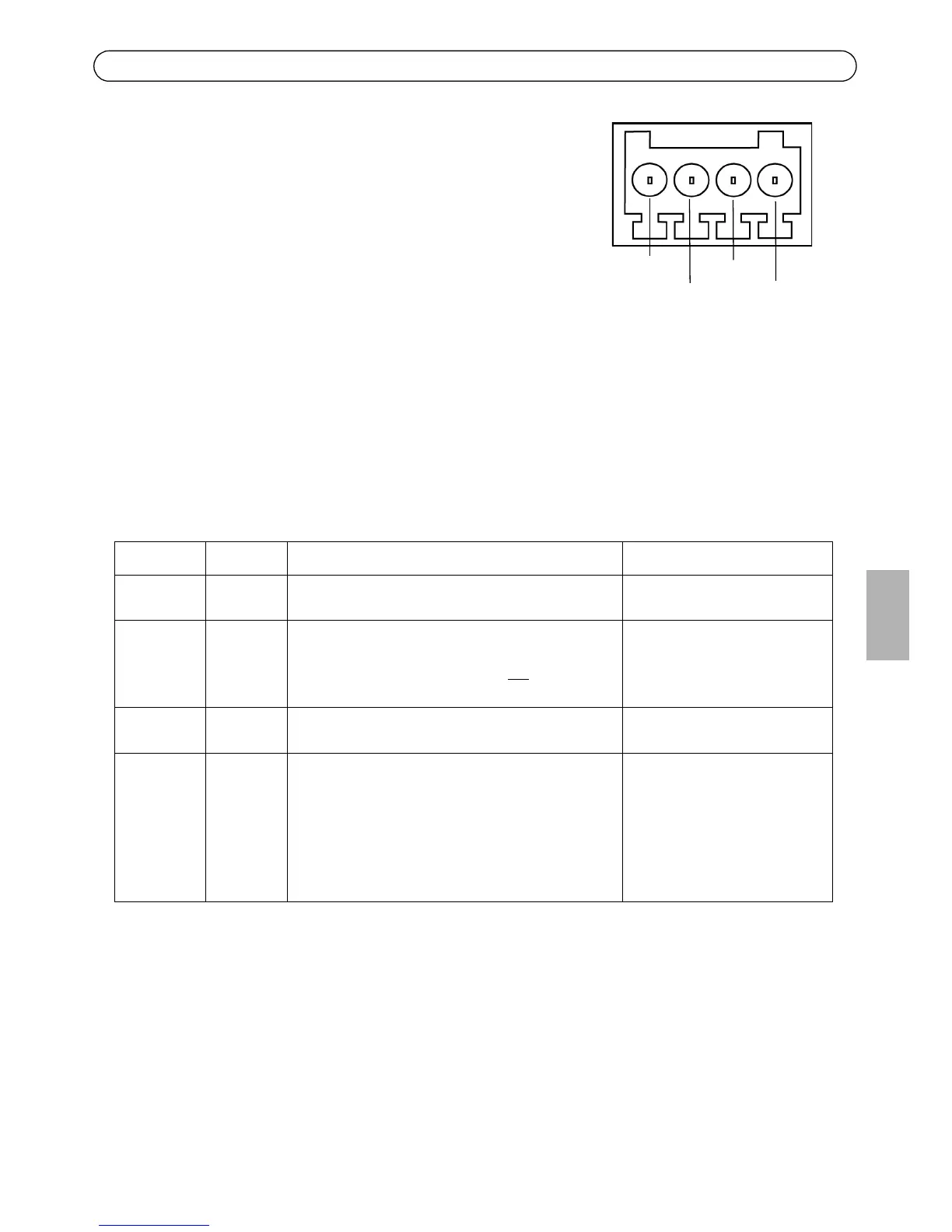

E/A-Anschluss - Wird z.B. für Bewegungserkennung und
Ereignisauslösung, Zeitrafferaufnahmen und
Alarmbenachrichtigungen verwendet. Zusätzlich zu den
Anschlüssen für die Zusatzstromversorgung und Masse fungiert
er als Schnittstelle für:
• 1 digitaler Ausgang: Zum Anschluss externer Geräte
wie Relais und LEDs. Angeschlossene Geräte können
über die VAPIX® Application Programming Interface
(API), über die Ausgabeschaltflächen auf der Seite
Live View (Live-Ansicht) oder durch eine Aktionsregel aktiviert werden. Der Ausgang
wird als aktiv (siehe System Options > Ports & Devices (Systemoptionen >
Schnittstellen und Geräte)) angezeigt, wenn die Alarmvorrichtung eingeschaltet ist.
• 1 digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen
geöffnetem und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-
Fensterkontakte und Glasbruchmelder. Bei Empfang eines Signals ändert sich der
Status und der Eingang wird aktiviert (siehe System Options > Ports & Devices
(Systemoptionen > Ereigniskonfiguration > Port-Status)).
Funktion Kontakt Hinweise Spezifikationen
Masse
(GND)
1Masse
3,3 V
Gleich-
strom
2 Kann für die Stromversorgung von
Zusatzgeräten verwendet werden.
Hinweis: Dieser Anschluss kann nur
als
Stromausgang verwendet werden.
Max. Stromstärke = 50 mA
Digital-
Eingang
3 Zum Aktivieren mit dem Masseanschluss
verbinden; zum Deaktivieren nicht anschließen.
0 bis +40 V DC
Digital-
Ausgang
4 Interne Verbindung mit Masse, wenn aktiviert,
frei bzw. nicht verbunden, wenn deaktiviert. Bei
Verwendung
mit einer induktiven Last, z.B. einem Relais,
muss eine Diode parallel zur Last geschaltet
werden, um Schutz vor Spannungsspitzen zu
bieten.
Max. Stromstärke = 100 mA
Max. Spannung = +40 V DC
