AXIS Q60-S Series
6
Cavo multiconnettore IP66
7
Filo di massa
8
Vite a terra
13. Se necessario, collegare una periferica I/O alla morsettiera I/O esterna.
14. Collegare il cavo di alimentazione (ingresso CC) alla morsettiera di alimentazione
(ingresso CC) tramite un connettore a blocco terminale.
15. Fissare il cavo di terra alla vite a terra (posizione 8 nella gura).
16. Se si collegano diversi switch Media Converter in una catena a margherita, impostare il
dip switch di ogni porta del connettore di rete in uscita che si collega a un altro switch
Media Converter in posizione C.
Lasciare il dip switch nella posizione predenita (posizione B) quando si collega la porta
direttamente alla rete. Per ulteriori informazioni, consultare Connettori switch Media
Converter alla pagina 105 e la Guida per l'utente.
Importante
Usare l'impostazione del dip switch predenita (posizione B) se il sistema non è denito.

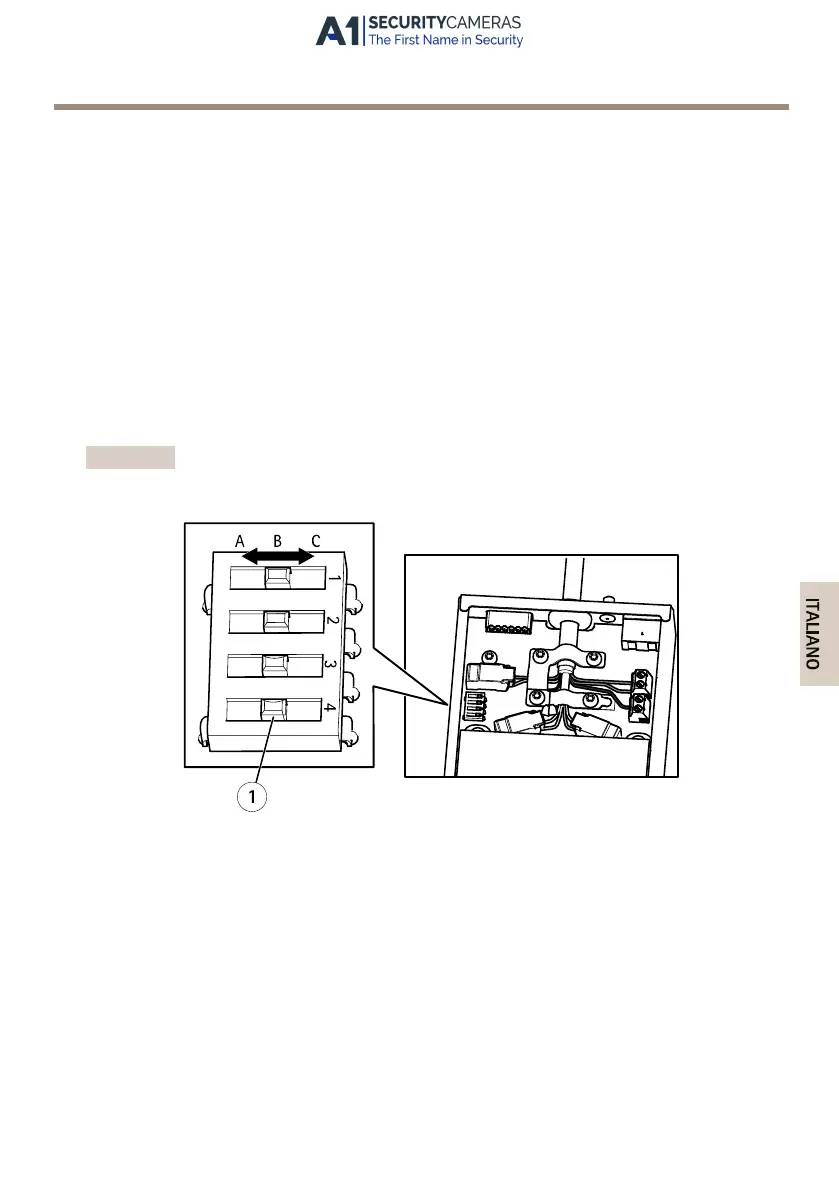

1
Dip switch (4)
17. Fissare il coperchio allo switch Media Converter.
18. Inserire l'alimentazione di rete.
19. Vericare che gli indicatori LED dello switch Media Converter indichino le condizioni
corrette. Per ulteriori informazioni, consultare Indicatori LED Switch Media Converter
alla pagina 102.
117
