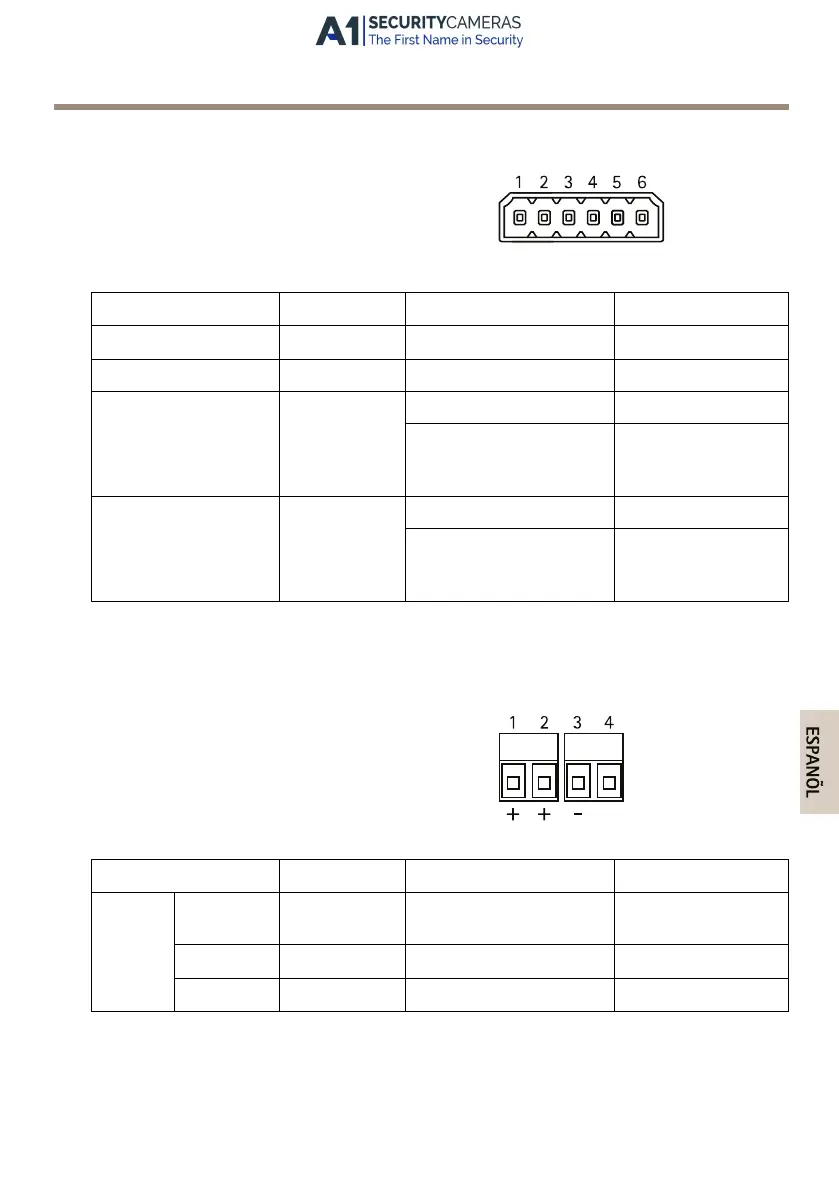

Conector del terminal de E/S
Bloques de terminales de 6 pines para:
• Entrada/salida digital
• Encendido (salida de CC)
• 0 V CC (-)
21 43 65
Función
Pin Notas
Especicaciones
0 V CC (-)
1, 4, 6
0 V CC
Salida de CC
2
Salida 12 V CC, 50 mA
E/S congurable
1 (entrada o salida)
3
Entrada digital
0 a 30 V CC máx.
Salida digital (transistor:
colector abierto)
De 0 a 30 V CC máx.,
drenaje abierto,
100 mA
E/S congurable
2 (entrada o salida)
5
Entrada digital
0 a 30 V CC máx.
Salida digital (transistor:
colector abierto)
De 0 a 30 V CC máx.,
drenaje abierto,
100 mA
Conectores de cámara
Conector de alimentación
Dos bloques de terminales de 2 pines para la salida
de alimentación (el bloque de terminales de 4 pines
no se usa).
+ +
21 43
-
ESPANÕL
Función
Pin Notas
Especicaciones
Salida de
CC
12 V CC
1, 2
Salida a la cámara 12,0-13,2 V CC,
70 W mín.
0 V CC (-)
3
0 V CC
N/a
4
N/a
139
