AXIS Q60-S Series
4
Netzwerkanschluss RJ45 (extern) (2x)
5
E/A-Anschluss (extern)
6
Mehrfachanschlusskabel IP66
7
Erdungsdraht
8
Masseschraube
13. Wenn zutreffend, schließen Sie ein E/A-Gerät an den externen E/A-Anschluss an.
14. Schließen Sie das Stromkabel (Gleichstromeingang) über den Stecker der Klemmleiste an
den Netzanschluss (Gleichstromeingang) an.
15. Schließen Sie das Massekabel an die Masseschraube an (Position 8 in der Abbildung).

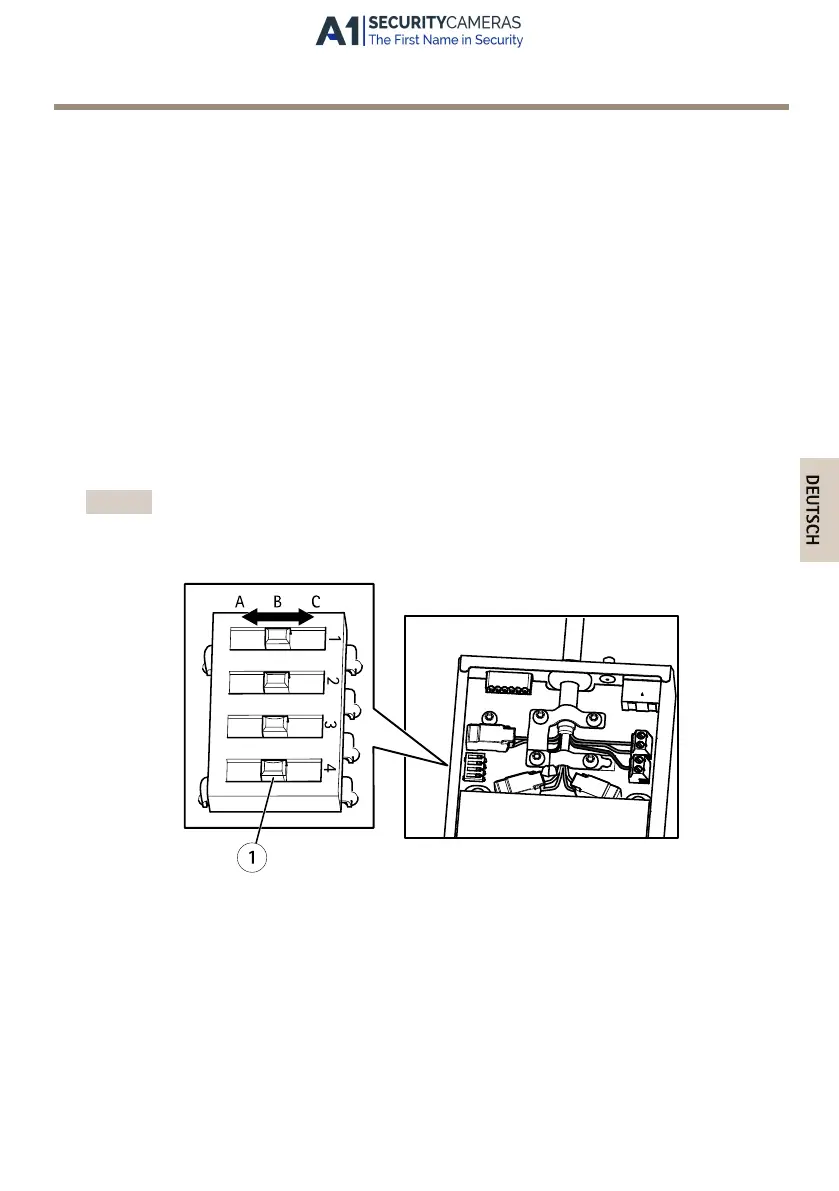

16. Wenn mehrere Medienkonverter-Switches in einer Daisy-Chain verbunden werden,
müssen Sie den DIP-Schalter für jeden Netzwerkausgang, der mit einem anderen
Medienkonverter-Switch verbunden ist, auf Position C festlegen.
Wenn der Port direkt mit dem Netzwerk verbunden wird, belassen Sie den DIP-Schalter
in der Standardposition (Position B). Weitere Informationen hierzu nden Sie unter
Anschlüsse des Medienkonverter-Switches auf Seite 75
und im Benutzerhandbuch.
Wichtig
Wenn das System nicht deniert wurde, verwenden Sie die Standardeinstellung (Position B)
des DIP-Schalters.
1
DIP-Schalter (4x)
17. Setzten Sie die Abdeckung auf den Medienkonverter-Switch.
18. Schalten Sie die Stromversorgung an.
19. Stellen Sie sicher, dass die LED-Anzeigen im Medienkonverter-Switch die korrekten
Bedingungen anzeigen. Weitere Informationen hierzu nden Sie unter LED-Anzeigen am
Medien-Umschalter auf Seite 72
87
