AXISQ87BispectralPTZNetworkCameraSeries
4
Cabletrenzadodetierra(noincluido)
5
Oricioinferiorparacable
1.Instalelosadaptadoresdeconductoopcionales(noincluidos).
2.Conecteelcabletrenzadodetierraaltornillodetierra.
3.Paseelcabledealimentación,elcabledeE/Syelcablederedatravésdeloriciode
launidadbasecomosemuestraenlailustraciónanterior.Tambiénpuedepasarlos
poreloriciodelcableinferior.
4.Paseelcabledealimentaciónporladescargadetracciónconunadistanciade530mm
entreestayelextremodelcable.
1

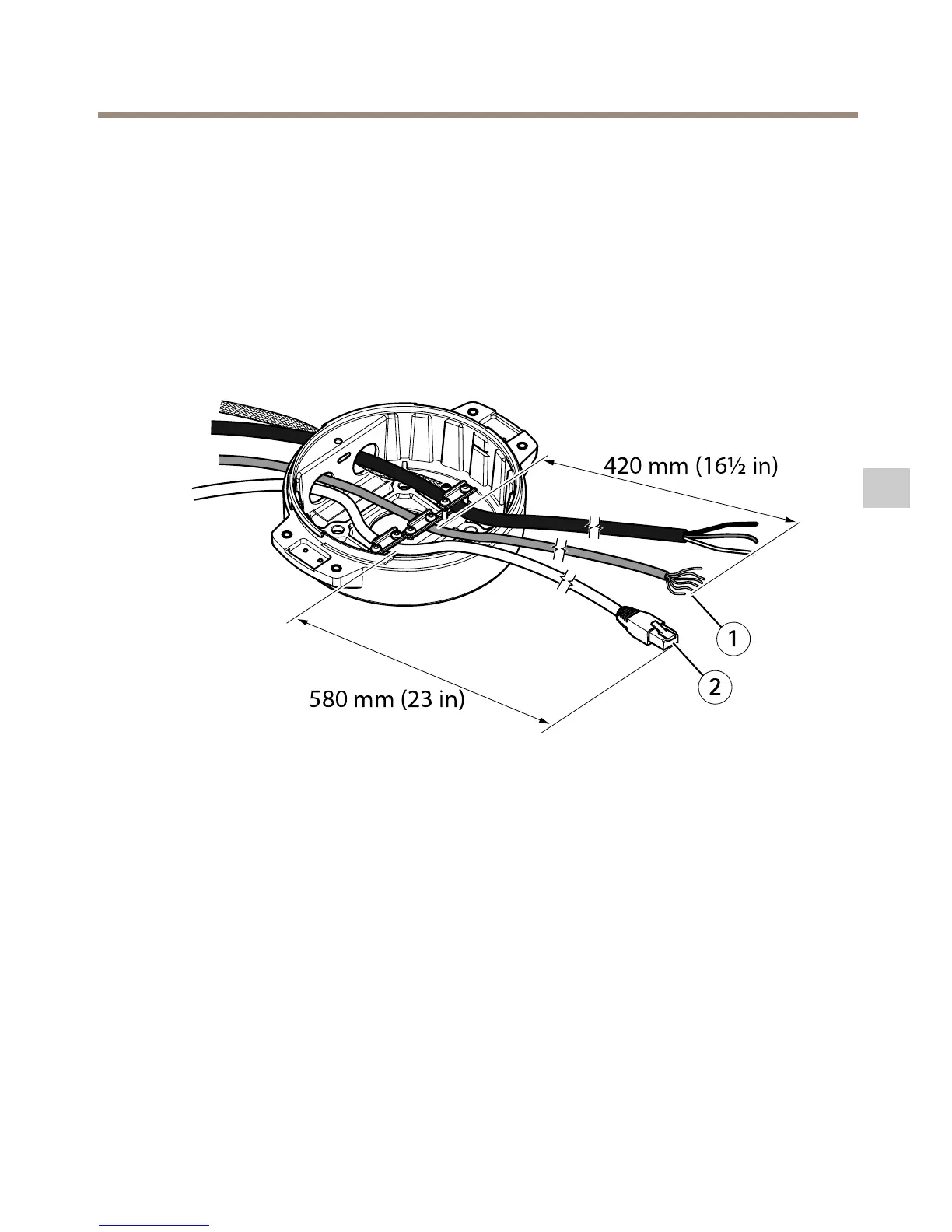

CabledeE/S(opcional,noincluido)
2
Cabledered(noincluido)
5.IntroduzcaelcabledeE/S(opcional)atravésdeladescargadetracciónconuna
distanciade420mmentreestayelextremodelcable.
6.Introduzcaelcabledered(cabledebraópticaocableRJ45)conunadistanciade
580mmentreladescargadetracciónyelextremodelconector.Paraobtenermás
informaciónsobrelasopcionesdeconectividaddelared,consulteInstalacióndelenlace
deredenlapágina125.
7.Cierreyaprietelastresdescargasdetracción.
