Axis Q87 Series Installation Guide

AXISQ87BispectralPTZNetworkCameraSeries

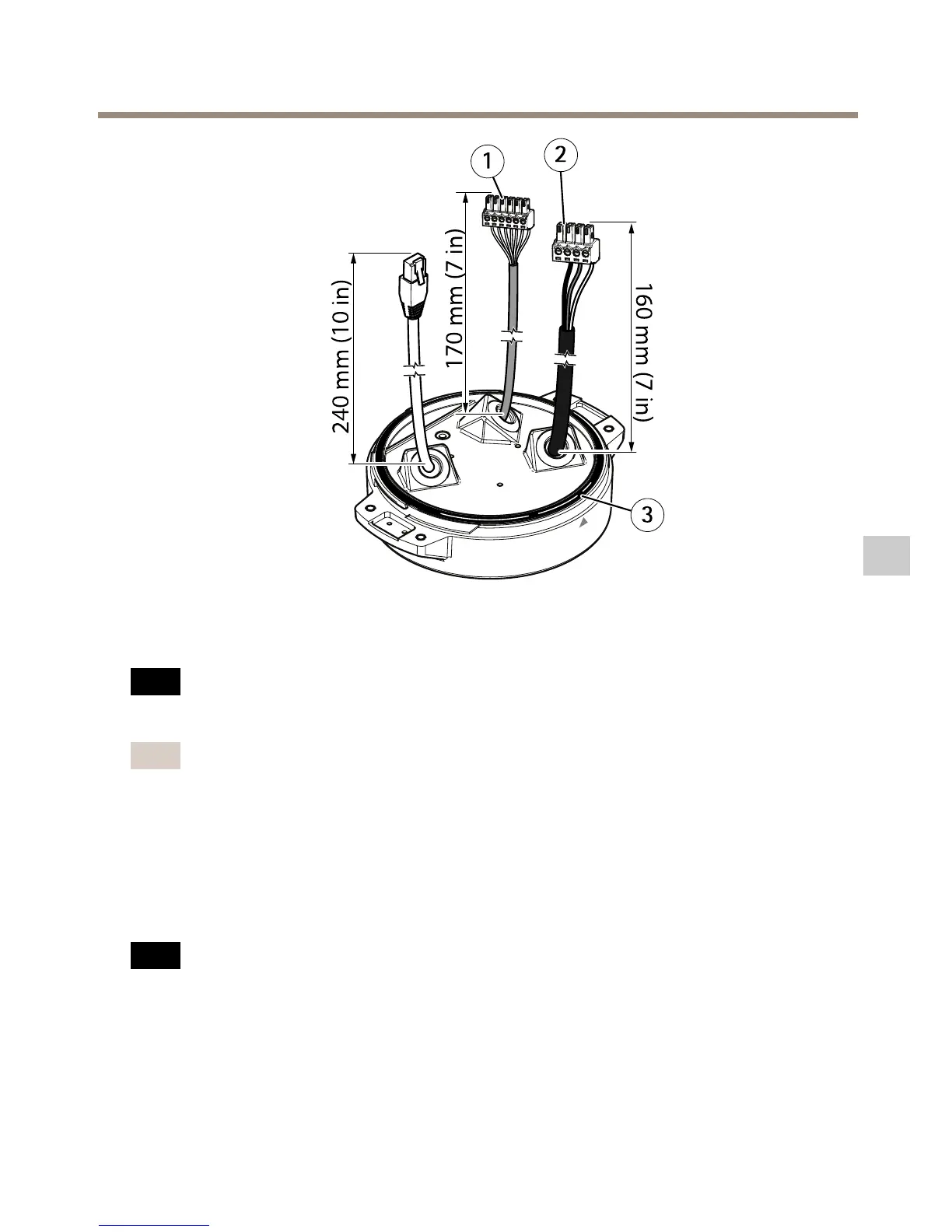

1
I/O コ ネ ク タ ー
2
電 源 コ ネ ク タ ー
3
O - リ ン グ
注 記
保護アース線は他の2本の線(電源ケーブル)より10mmほど⻑くし、引っ張ら
れたときに不意に切断しないようにしてください。
注意
簡単に取り付けるために、電源ケーブルジャケットを約90mm、およびI/O
ケーブルジャケットを70mm剥ぐことをお勧めします。
11.
155 ペ ー ジ の 、 コ ネ ク タ ー を参照して電源およびI/Oコネクターを取り
付けます。
12.ネットワークケーブル、I/Oケーブル、および電源ケーブルのケーブルガス
ケットからコネクターの端までの距離が、それぞれ240mm、170mm、
160mmになるように調整します。
注 記
O-リングが透明ベースユニットカバーに正しく取り付けられていること
を確認します。
147
JA
