Axis Q87 Series Installation Guide

AXISQ87BispectralPTZNetworkCameraSeries

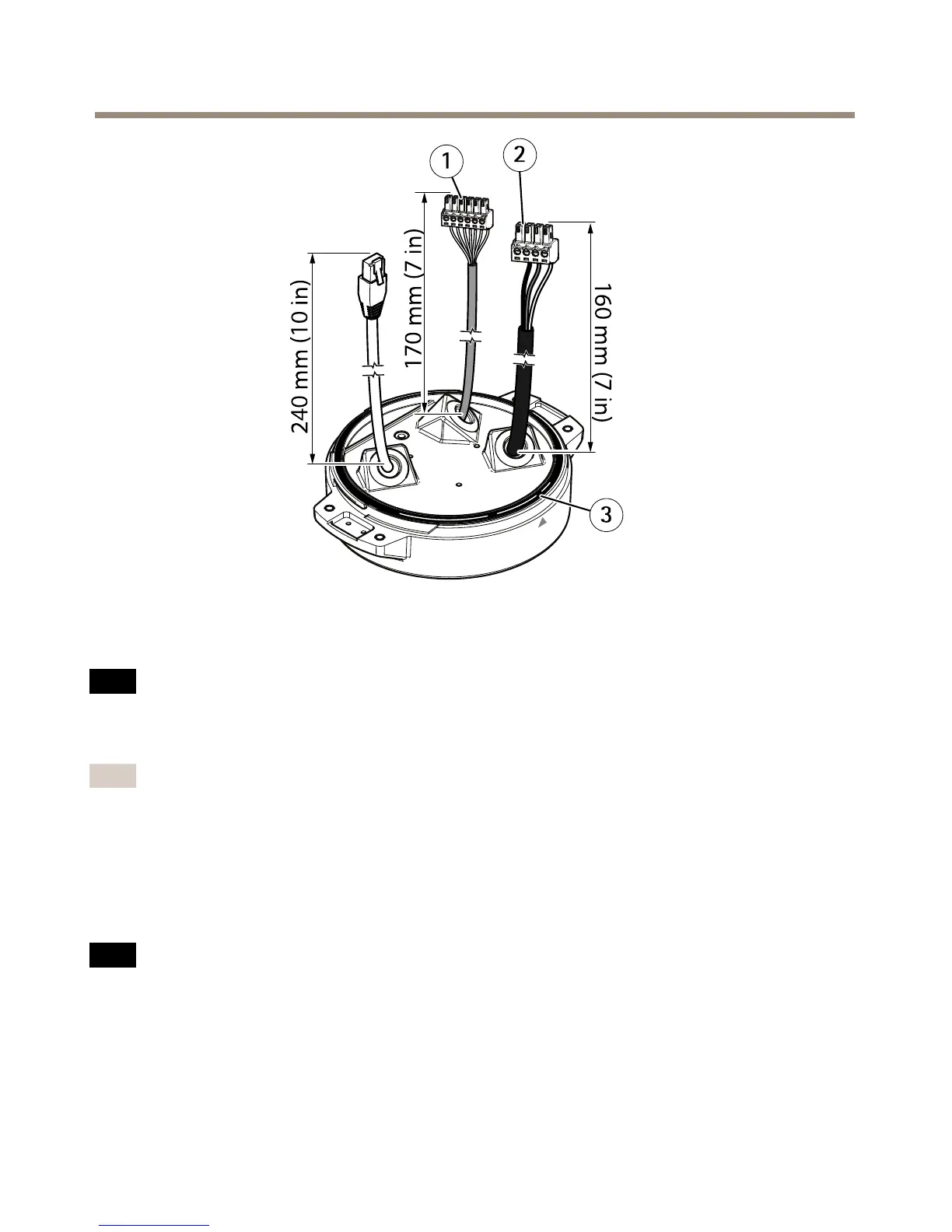

1
ConnecteurE/S
2
Connecteurd'alimentation
3
Jointtorique
A A
A
VIS VIS
VIS
Pourévitertoutedéconnexionintempestive,lecâbledeprotectiondemiseàlaterre
doitêtrepluslongd'environ10mm(3/8po)quelesdeuxautresls(danslecâble
d'alimentation).
Note
Nousvousrecommandonsdedénuderenviron90mm(3½po)delagaineducâble
d'alimentationet70mm(2¾po)delagainedecâbled'E/Spouruneinstallationplusfacile.
11.Pourinstallerlesconnecteursd'alimentationetd'E/S,voirConnecteurspage54.
12.Réglezlescâblesréseau,d'E/Setd'alimentationdesortequeladistancedepuislejoint
ducâblejusqu'àl'extrémitéduconnecteursoitrespectivementde240mm(10po),
170mm(7po)et160mm(7po).
A A
A
VIS VIS
VIS
Assurez-vousquelesjointstoriquessontcorrectementxésautourducouvercle
transparentdel'unitédebase.
46
