Axis Q87 Series Installation Guide

AXISQ87BispectralPTZNetworkCameraSeries
1
E/A-Anschluss
2
Netzanschluss
3
O-Ring
HINWEIS HINWEIS
HINWEIS
Sicherstellen,dassdieErdungsleitungetwa10mmlängeristalsdiebeidenanderen
Leitungen(imStromversorgungskabel),sodassdiesebeiZugbelastungnichtunbeabsichtigt
getrenntwird.
Beachten
DerEinbauwirderleichtert,wenndasStromversorgungskabeletwa70mmunddas
E/A-Kabeletwa90mmabisoliertwird.
11.ZumEinbauderStromversorgungs-undE/A-AnschlüssesieheAnschlüsseaufSeite80.

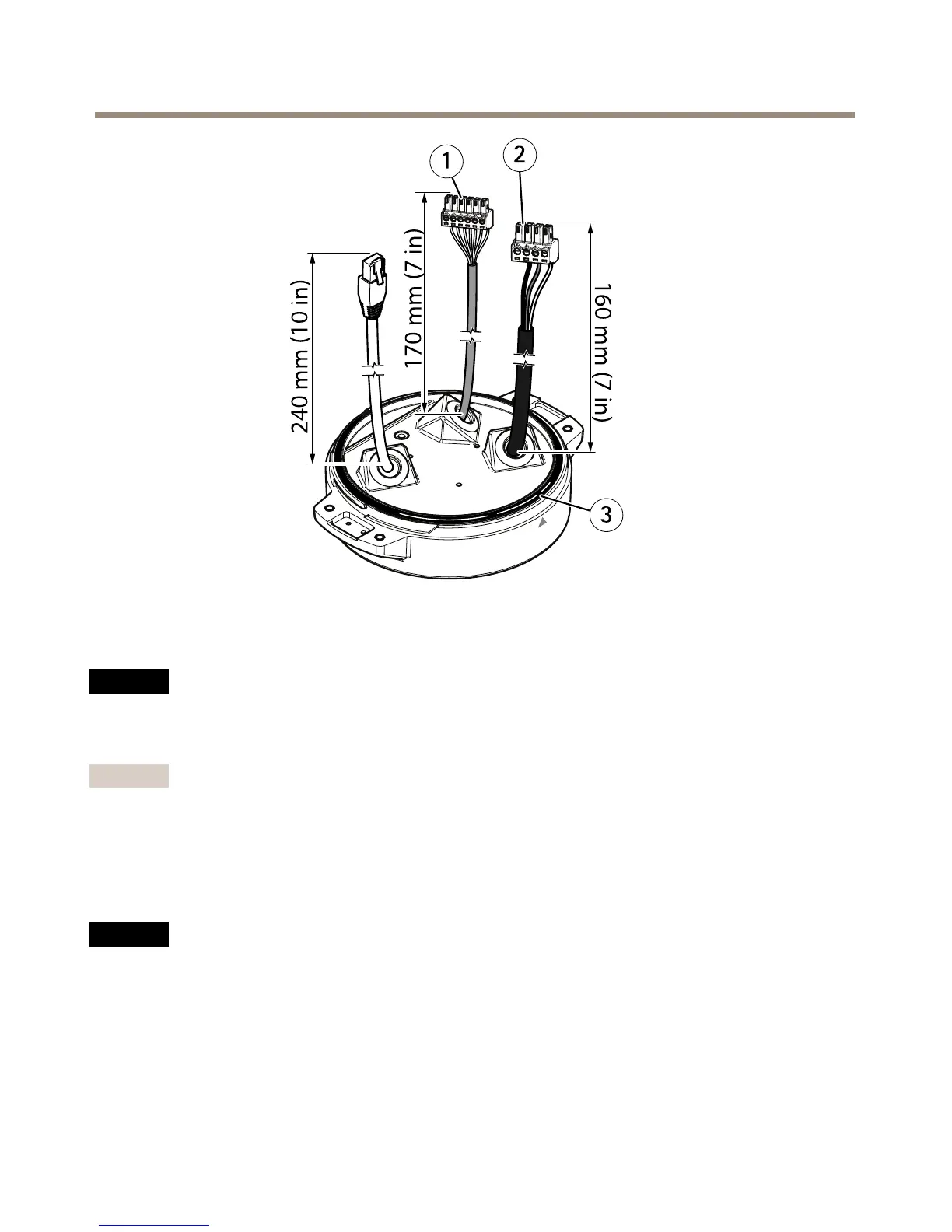

12.DieKabelfürNetzwerk,E/AundStromversorgungsoausrichten,dassdieLängezwischen
KabeldichtungundEndedesAnschlussesjeweils240mm,170mmund160mmbeträgt.
HINWEIS HINWEIS
HINWEIS
Sicherstellen,dassderO-RingrichtigumdietransparenteAbdeckungderGerätebasis
herumeingepasstist.
