Installation de l’injecteur
1. Passez le connecteur d´étanchéité (A, B et C) au travers du câble Ethernet. Voir Fig 3.
2. Connectez le câble Ethernet à DATA IN. Voir Fig 2
3. Glissez le connecteur d´étanchéité (A) sur le connecteur mâle RJ-45, connecté à DATA IN. Voir
Fig 3
4. Glissez la bague de serrage (B) sur le connecteur d´étanchéité puis vissez (serrage à la main
uniquement). Voir Fig 3
5. Glissez la bague d´étanchéité (C) sur le connecteur d´étanchéité puis vissez (serrage à la main
uniquement). Voir Fig 3
6. Repétez les étapes 2 à 6 pour DATA PWR OUT
7. Connectez l'injecteur PoE à une source d'alimentation CA (100-240 VAC)
Remarque : Évitez d'utiliser un câble croisé entre le port de sortie de l'injecteur PoE et le
périphérique à alimenter.

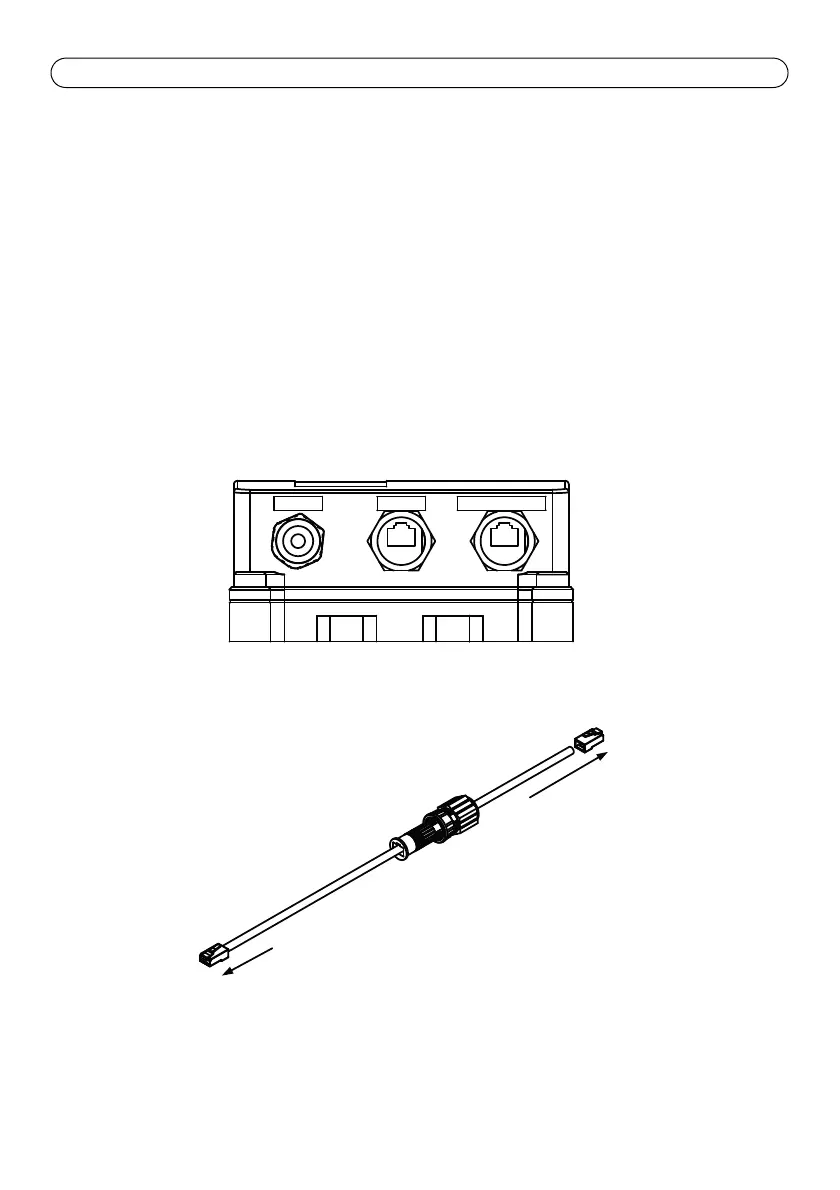

DATA IN
DATA PWR OUT
LINE AC
Fig 3
Fig 2
Connecteur
d´étanchéité
RJ-45
Connecteur mâle RJ-45
A
B
C
