Seite 24 AXIS T8123-E/T8124-E Benutzerhandbuch
Installieren des Geräts

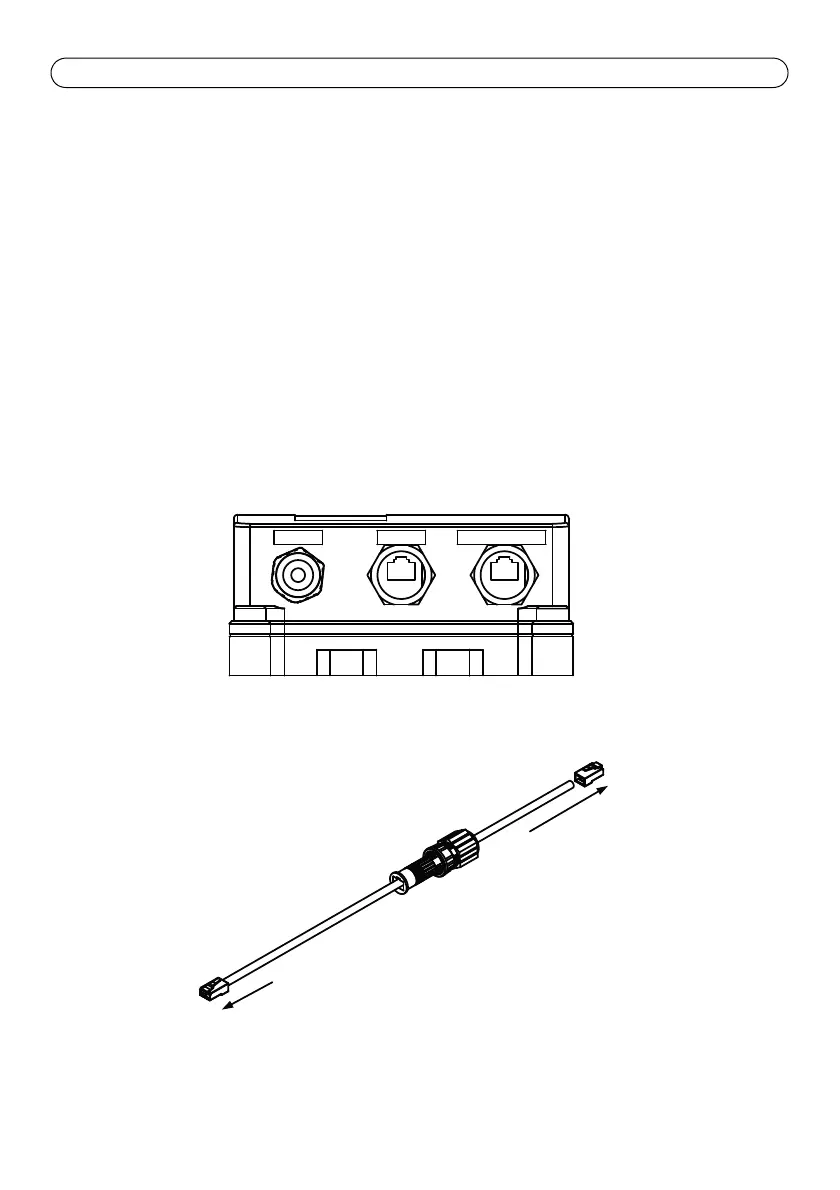

1. Das Gehäuse des wasserfesten Steckers mit Außengewinde (A, B und C) auf das Ethernet-Kabel
aufziehen. Siehe Abb. 3.
2. Das Ethernet-Kabel in DATA IN (Dateneingang) stecken. Siehe Abb. 2.
3. Stecker (A) über den RJ-45-Stecker mit Außengewinde ziehen, der an DATA IN angeschlossen
ist. Siehe Abb. 3.
4. Das Gehäuse (B) über Stecker und Schraube festdrehen (nur handfest). Siehe Abb. 3.
5. Das Gehäuse (C) über Stecker und Schraube festdrehen (nur handfest). Siehe Abb. 3.
6. Schritte 2 bis 6 für DATA PWR OUT (Datenausgang) wiederholen.
7. Den PoE Midspan an einen Wechselstromanschluss (100–240 VAC) anschließen.
Hinweis: Kein Crossover-Kabel zwischen dem Ausgang am PoE Midspan und dem
Lastgerät verwenden.
DATA IN
DATA PWR OUT
LINE AC
Abb. 3
Abb. 2
RJ-45-Stecker mit Außengewinde
wasserfester
Anschluss
Abdeckung
RJ-45-
Stecker
A
B
C
