AXIS T8123-E/T8124-E Guida per l'utente Pagina 31
ITALIANO

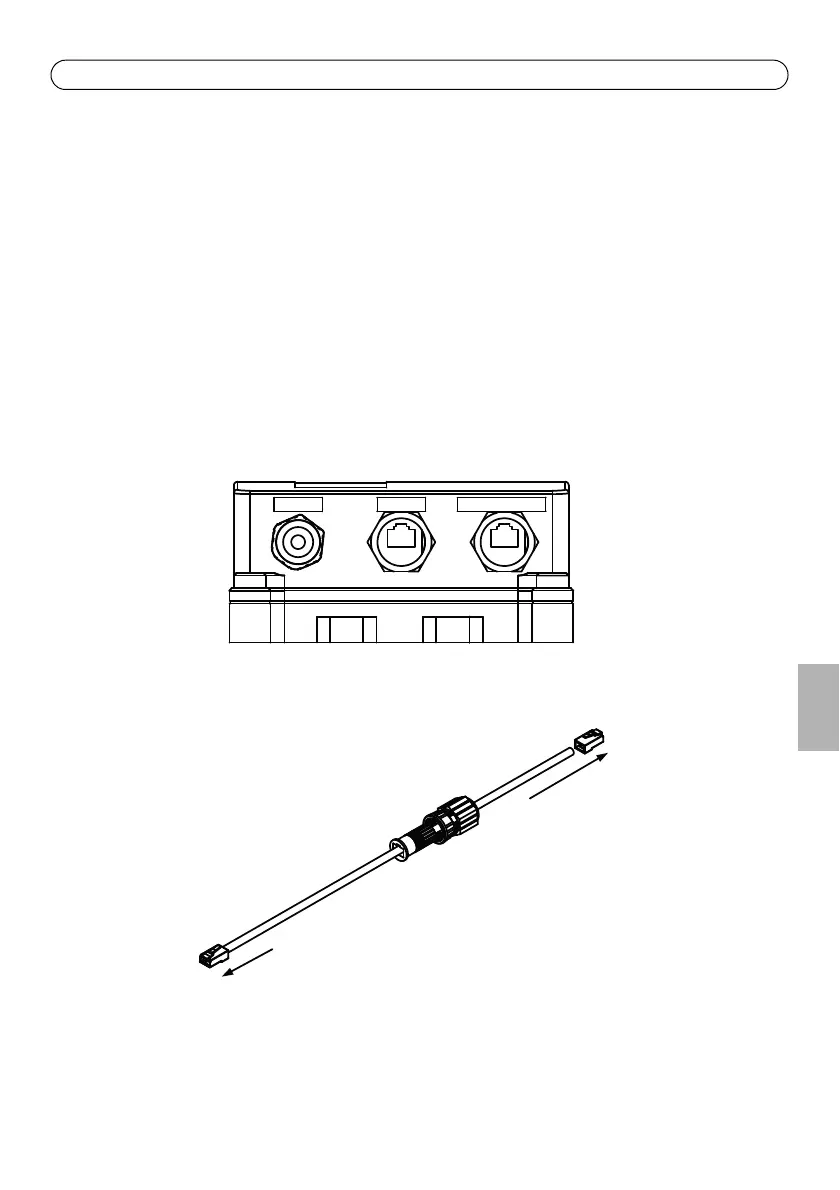

Installazione dell'unità
1. Far scorrere la copertura del connettore impermeabile maschio (A,B e C) sul cavo Ethernet.
Vedere Fig 3.
2. Collegare il cavo Ethernet all'ingresso dati. Vedere Fig. 2
3. Far scorrere il connettore (A) sul connettore RJ-45 maschio collegato all'ingresso dati. Vedere
Fig 3.
4. Far scorrere l'alloggiamento (B) sul connettore e sulla vite (serrare a mano). Vedere Fig 3.
5. Far scorrere la copertura (B) sul connettore e sulla vite (serrare a mano). Vedere Fig 3.
6. Ripetere i passi 2 - 6 per l'uscita alimentazione e dati
7. Collegare il midspan PoE a una linea di alimentazione CA (100-240 V CA)
Nota: Non usare cavi crossover tra la porta di uscita del midspan PoE e il dispositivo di carico.
DATA IN
DATA PWR OUT
LINE AC
Fig 3
Fig 2
Copertura connettore
impermeabile RJ-45
maschio
Connettore
maschio RJ-45
A
B
C
