B&G universal interface box - Collegamenti Elettrici

collegamenti elettrici
5
2 3
41
collegamenti esterni

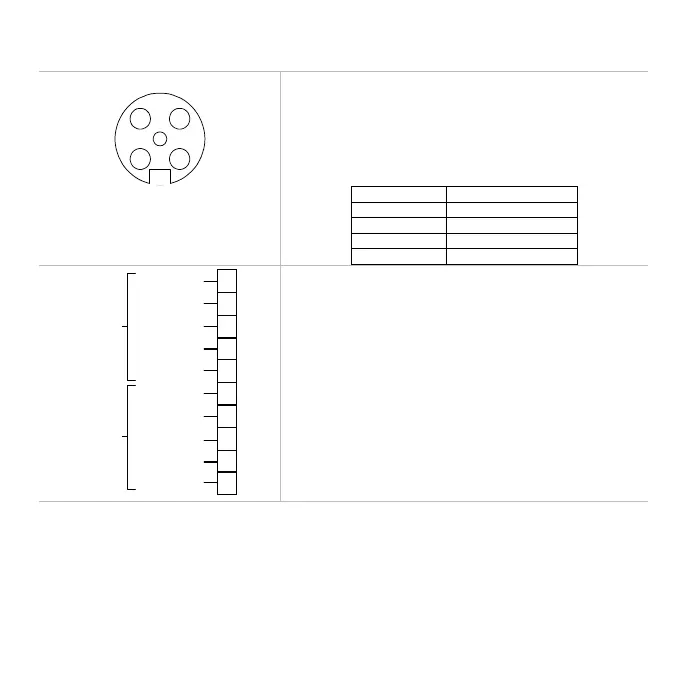

Sul retro dell’unità vi sono due connettori FastNet². Questi
connettori permettono il collegamento con il resto dell’impianto
per l’alimentazione dell’elettricità e il trasferimento dei dati.
La tabella qui sotto indica le funzioni dei pin.
Numero Pin Signale
Numero Pin Signale Numero Pin Signale
Numero Pin Signale
1 12V
2 Occupato
3 FastNet²-
4 FastNet²+
5 0V
NMEA TX+
NMEA TX-
NMEA SCN
NMEA RX-
NMEA RX+
PARAVENTO
ROSSO
No CON.
No CON.
BLU
1 2 3 4 5 6 7 8 9 10
ALLARME
NMEA
UNIVERSALE
collegamenti interno
