B&G universal interface box - Connexions Électriques

connexions électriques
5
2 3
41

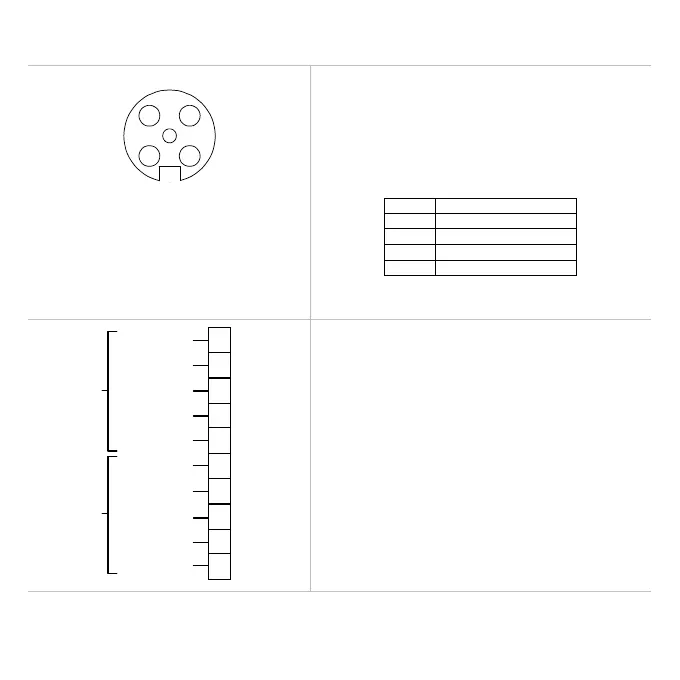

connexions externes
Deux connecteurs FastNet² sont présents au dos de l’unité.
Ils permettent le branchement du reste du système pour
l’alimentation et le transfert des données.
Le tableau ci-dessous indique les fonctions des broches.
Numéro
de broche Signal
1 12V
2 Busy (Occupé)
3 FastNet²-
4 FastNet²+
5 0V
NMEA TX+
NMEA TX-
NMEA SCN
NMEA RX-
NMEA RX+
ECRAN
ROUGE
NON REL.
NON REL.
BLEU
1 2 3 4 5 6 7 8 9 10
ALARME
NMEA
UNIVERSEL
connexions internes
