Baruffaldi CE 14 - Motor Flange Dimensions

USE AND MAINTENANCE MANUAL
2-Speed Gearboxes Series CE
M.CE.GEN.ENG.DOCX
Issued
2018
Rev.03
Page 13 / 59

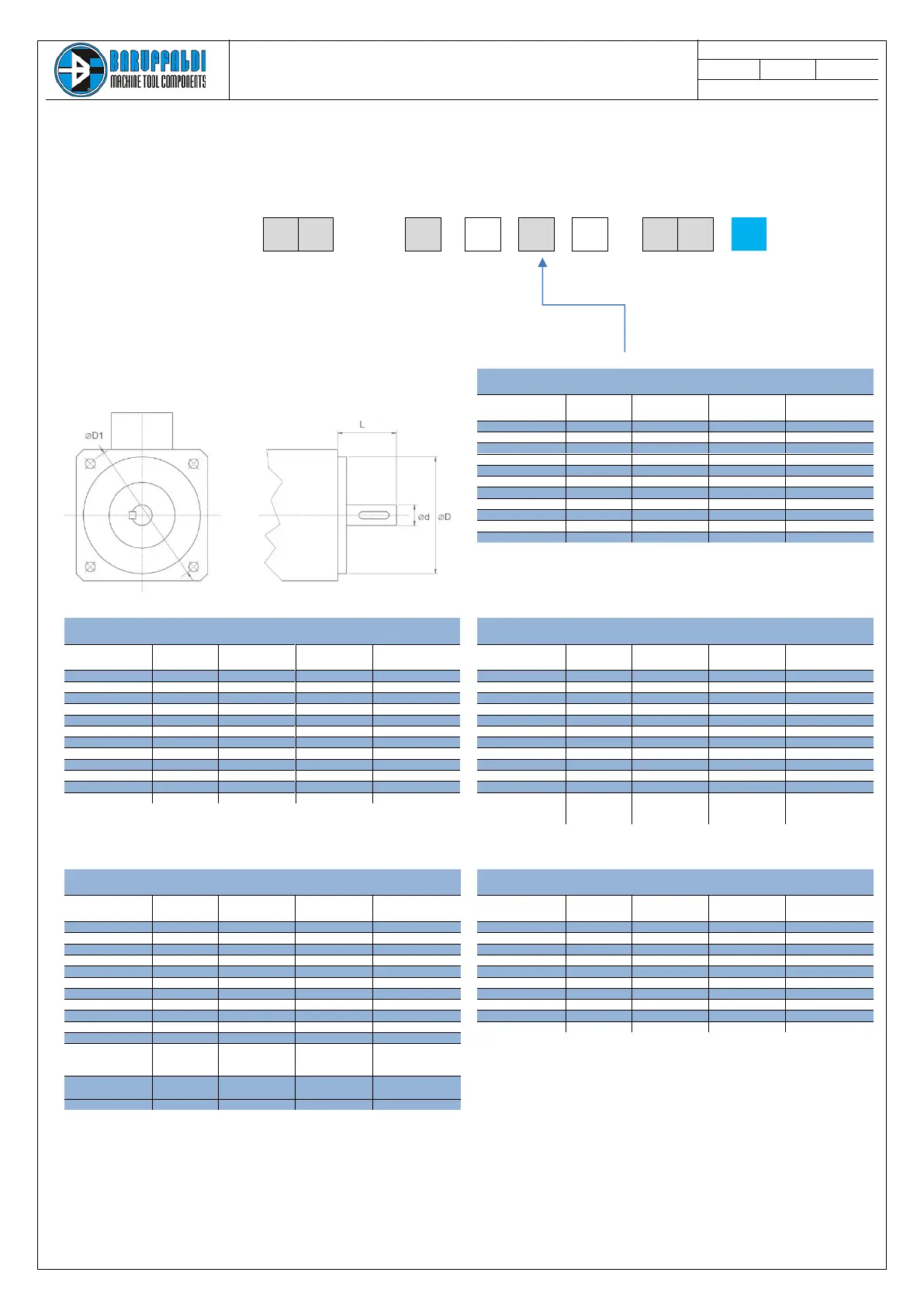

Motor dimensions provided by the manufacturer
Dimensioni del motore fornite dal produttore
CE11
Motor Code
Codice motore
Diameter
Diametro
Lenght
Lunghezza
Centering
Centraggio
Pitch holes
Interasse fori
d
L
D
D1
0
38
80
180
215
1
32
80
180
215
2
42
110
250
300
3
48
110
180
215
4
48
110
230
265
5
48
110
250
300
7
42
110
230
265
8
38
80
230
265
A
42
113
114,3
200
B
48
110
150
185
CE12
Motor Code
Codice motore
Diameter
Diametro
Lenght
Lunghezza
Centering
Centraggio
Pitch holes
Interasse fori
d
L
D
D1
0
38
80
180
215
1
38
80
230
265
2
42
110
250
300
3
48
110
180
215
4
48
110
230
265
5
48
110
250
300
6
28
60
180
215
7
42
110
230
265
8
32
80
180
215
A
55
110
230
265
E
55
110
250
300
CE13 - CE13+
Motor Code
Codice motore
Diameter
Diametro
Lenght
Lunghezza
Centering
Centraggio
Pitch holes
Interasse fori
d
L
D
D1
0
42
110
250
300
1
55
110
230
265
2
55
110
300
350
3
60
140
300
350
4
48
110
250
300
5
48
110
230
265
6
55
110
250
300
7
42
110
300
350
8
42
110
230
265
A
55
110
280
325
B
60
140
350
400
(Øext 450-8
holes)
CE14 – CE15
Motor Code
Codice motore
Diameter
Diametro
Lenght
Lunghezza
Centering
Centraggio
Pitch holes
Interasse fori
d
L
D
D1
0
42
110
250
300
1
55
110
230
265
2
55
110
300
350
3
60
140
300
350
4
48
110
250
300
5
48
110
230
265
6
55
110
250
300
7
38
80
230
265
8
42
110
230
265
A
48
110
300
350
B
60
140
350
400
(Øext 450-8
holes)
C
60
140
350
400
(□ 370-4 holes)
D
60
140
300
400
CE16 – CE18 – CE20
Motor Code
Codice motore
Diameter
Diametro
Lenght
Lunghezza
Centering
Centraggio
Pitch holes
Interasse fori
d
L
D
D1
0
60
140
300
350
1
65
140
350
400
2
75
140
450
500
3
80
170
350
400
4
75
140
300
350
5
65
140
450
500
6
70
140
350
400
7
55
110
300
350
8
65
140
300
350
2
3
.
.
.
On demand, link flanges can be provided for special motors not included in the above list.
1.6 MOTOR FLANGE DIMENSIONS
