硬件安装
硬件安装
组件概述（ 安装示例）

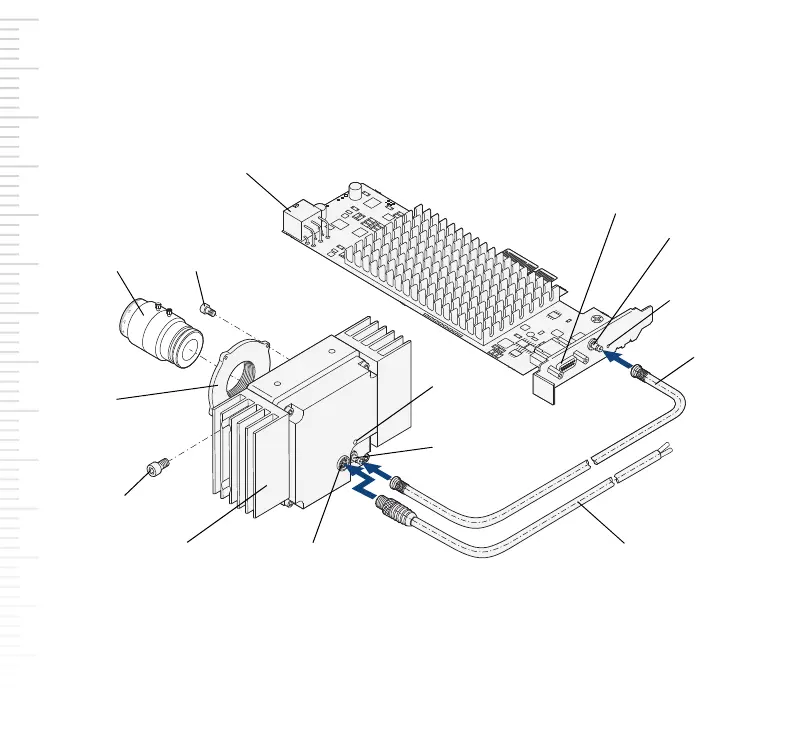

图2： Basler boost CXP-12 相机安装示例，带 C 口镜头以及 Basler CXP-12 Interface Card 1C
VO.1 381JG848
RoHS 2011/65/EU
LED 状态
指示灯
I/O 连接器
(M8 6 引脚 )
Micro-BNC
连接器
散热板
C 口
C 口镜头
2 x M4x12
4 x M2.5x6
电源 I/O 线材
CoaXPress
数据线
Micro-BNC
连接器
LED 状态
指示灯
D-Sub Micro-D 连
接器 (15 引脚 )
PCIe 电源连接器
(6 引脚 )
