硬件安装
遵循以下引脚分配。
c. 将电源 I/O 线材的开口端连接到电源。
d. 将电源插入电源插座。
3. 将计算机重新连接至电源插座，然后开机。
有关不同 LED 状态和相应颜色的信息，请参阅以下网址中的 Basler 产品文档：
docs.baslerweb.com

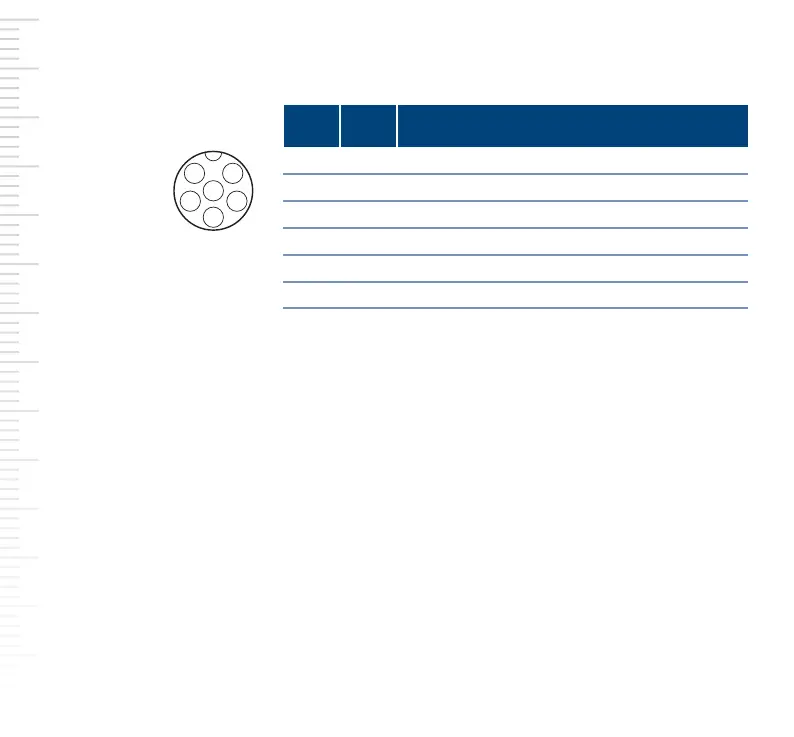

引脚 线路 功能
相机的
I/O 连接器
(M8 6 引脚 )
1
24 VDC 相机电源
21
光电耦合 I/O 输入线路
3
光电耦合 I/O 线路接地
42
一般用途 I/O (GPIO) 线路
53
一般用途 I/O (GPIO) 线路
6
相机电源和 GPIO 线路接地
6
4
35
21
