Detector de humos fotoeléctrico accionado por pilas BAT
Instrucciones de uso 158 Fecha: 07-2008

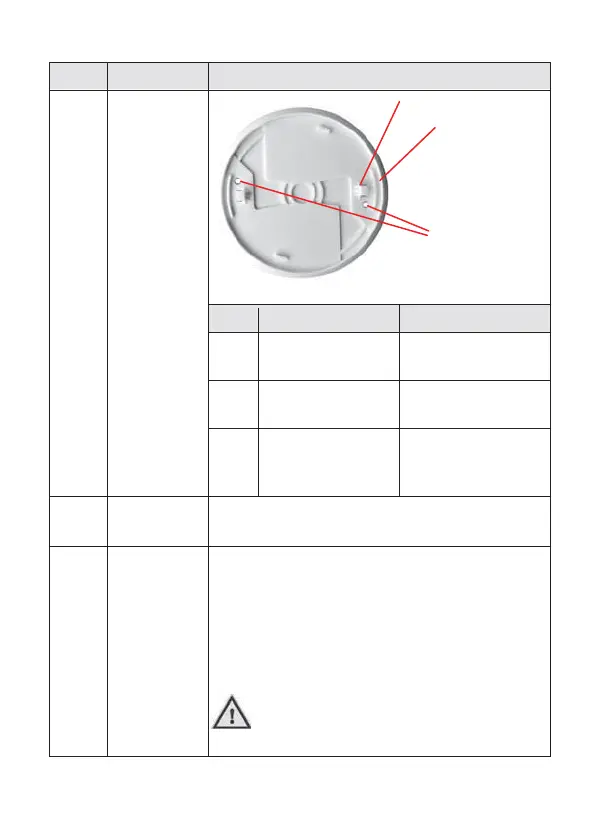

Paso Actividad Descripción
Pos. Denominación Función
6 Talón de
montaje
Para sujetar la
carcasa
7 Placa de
montaje
Para el montaje
en el techo
1 Fijar la
placa de
montaje
8 Taladros de
montaje
Para fijar la placa
de montaje al
techo
2 Colocar la
pila
Ver capítulo 7.3 pasos 3 + 4
3 Fijar la
carcasa en
la placa de
montaje
La carcasa se debe colocar con la ranura
de montaje sobre el talón de montaje en
la placa de montaje. Una vez que haya
encajado, se debe girar la carcasa en el
sentido de las agujas del reloj hasta que
la ranura de montaje esté encajada
totalmente.
CUIDADO: Sin pila no se puede
montar la carcasa en la placa de montaje.
8
7
6
