Seite / Page 16
6.2 Reflexionsfolie mit Plexi-
glasabdeckung
Wird die Reflexionsfolie durch eine
Plexiglas- oder Glasscheibe vor Ab-
nützung geschützt, muss sie um 5°
zum Sensor abgewinkelt werden,
damit die direkte Reflexion nicht auf
den Empfänger trifft.

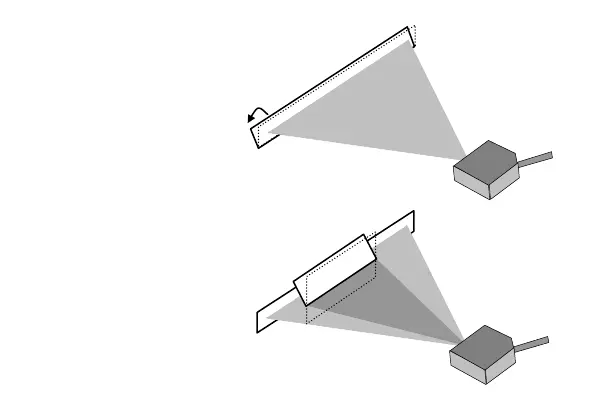

Bitte beachten sie die Zeichnung,
denn die Folie darf nur in der ange-
gebenen Richtung abgewinkelt wer-
den.
6.3 Glänzende Objekte
Werden stark reflektierende Objekte
gemessen, ist es denkbar, dass ein
direkter Reflex entsteht, der ebenso
stark ist, wie das Licht von der Reflexi-
onsfolie. In diesem Fall kann es zu
Fehlmessungen kommen. Durch Ab-
winkeln des Objektes zum Sensor
kann dies verhindert werden.
Bitte beachten sie die Zeichnung, denn
das Objekt darf nur in eine Richtung
abgewinkelt werden.
Ca. 7° bei Messbereich 30 mm
Ca. 3° bei Messbereichen ≥ 150 mm
