Seite / Page 38
13 Erdungskonzept
Um einen optimalen EMV-Schutz und damit einen störungsfreien Betrieb zu gewährleisten, müssen
Anschlussleitungen mit Abschirmung eingesetzt werden. Der Sensor muss geerdet betrieben werden.

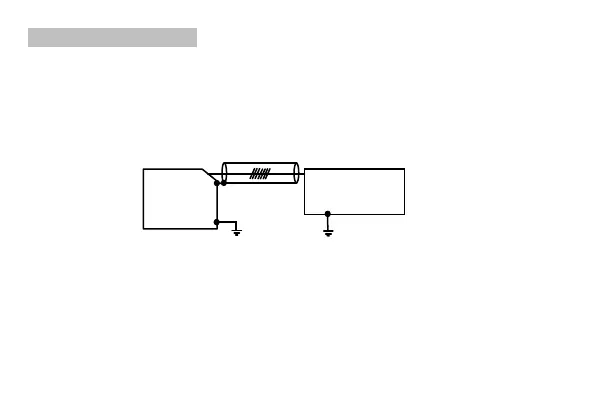

Dafür gibt es unterschiedliche Methoden. In der Zeichnung unten ist unsere Vorzugsvariante aufge-
führt. Der Sensor wird über eine Zahnscheibe unter der Befestigungsschraube geerdet.
Falls ein anderes Erdungskonzept gewünscht wird, beraten wir Sie gerne.
= elektrische Verbindung.
Power-supply
A/D Converter
ZADM
