Seite / Page 7
4 Die Messarten
Allgemein gilt:
• Als Kante wird immer ein Hell/Dunkel oder Dunkel/Hell-Übergang bezeichnet.
• Als helle Fläche wird der Teil im Messbereich bezeichnet, wo das Licht von der Reflexionsfolie
reflektiert werden kann.
• Als dunkle Fläche wird der Teil im Messbereich bezeichnet, wo die Reflexionsfolie abgedeckt ist
oder der Sensor ins Leere schaut.
• Keine Kante im Messbereich kann bedeuten, dass kein Objekt im Messbereich ist oder dass ein
Objekt den ganzen Messbereich abdeckt.
4.1 Kantenmessung

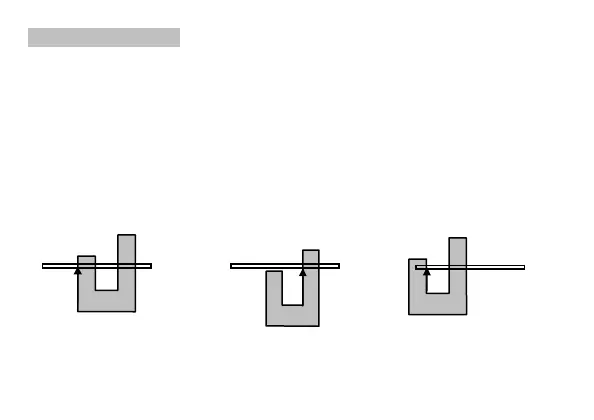

Kantenmessung links
Der Sensor wertet die erste Kante von links „L“ aus, die im Messbereich liegt.
Reflexionsfolie frei Analogausgang = 4 mA
Kante im Messbereich Analogausgang = 4 ... 20 mA
Reflexionsfolie vollständig abgedeckt Analogausgang = 20 mA
links
rechts
links rechts
links rechts
